  LRS-21DG恒流控制系统  恒流供水 More


    1、龙瑞斯LRS-21DG恒流控制系统、恒流供水系统概述 动画效果演示
  龙瑞斯LRS-21DG恒流控制系统是一套用来检测控制管网流量,使管网流量保持
恒定不变的全新恒流控制系统。龙瑞斯恒流控制系统在传统控制系统上进行升级
具有维持系统流量恒定、控制系统手/ 自动切换、多台水泵自动切换、系统睡眠
与唤醒、实时显示系统当前流量值及系统累计流量、流量超高或超低报警等功能

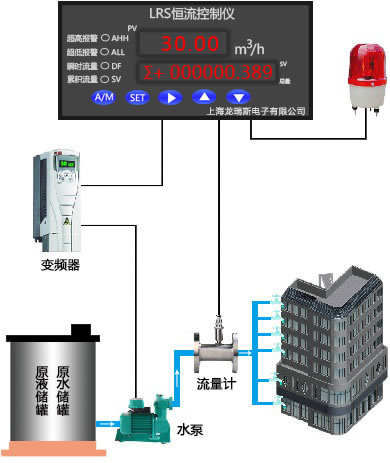

该恒流控制系统通过安装在出水管网上的流量传感器把出水口流量变成0-10V 等
模拟信号送到变频主控器,再通过变频器的A/D 转换模块,将模拟量转换成数字
量,同时变频器的A/D 转换模块也将流量设定值转换成数字量,两个数据同时经
过PID控制模块进行比较, 主控器将数据处理的结果以运行频率的形式进行输出
控制,这样通过改变运行频率的变化就可以改变水泵转速,进而可调节供水流量
该恒流控制系统具有安装使用方便、运行可靠、使用寿命长、流量恒定、自动化
程度高、节省人力财力等特点;有多种衬里材质流量传感器可供选择,有管段式
外夹式、插入式等多种安装方式,全面适应有腐蚀性的、高温、高压、粘稠、有
挥发性的、有卫生要求的、易燃易爆的液体、气体、蒸汽等流体介质的恒流控制
现已广泛用于自来水厂、石油、化工、天然气、钢铁、建材、采矿、食品、饮料
酿酒、医药、消防供水、生活供水等场合的恒流控制。
    2、LRS-21DG恒流控制系统、恒流供水系统主要功能特点及其适用领域

主要功能特点  适用领域
实时显示系统瞬时流量及累积流量值
 ◆ 自来水厂、天然气、石油、石化、煤矿开采、煤气传输、化工
多台水泵自动切换运行,切换时间自由设定  ◆ 冶金、陶瓷、电力、纺织、造纸、化纤、橡胶、食品、酿酒、制药
有管段式、外夹式、插入式等多种流量传感器安装方式可选  ◆ 水产养殖、农业灌溉、畜牧业、园林喷淋、环保、污水处理、学校
系统自动睡眠与唤醒,极大的节约了电能和水的流失  ◆ 水利检测部门、造船、铁路交通、消防供水、生活供水、冷却水
测量、控制精度高,系统流量稳定  ◆ 循环水、锅炉供水、酒店、宾馆、大型公共建筑、浴场、部队机关

    3、龙瑞斯LRS-21DG恒流控制系统、恒流供水系统控制过程动画演示及详细说明


此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

该恒流控制系统典型用于恒流供水,同时也能对天然气、蒸汽、空气、石油、有机溶剂、酒水等流体介质进行恒流控制
以上为flash动画,如你的电脑不能正常显示播放该动画,请单击右边下载并安装
  下载Adobe flash  详细资料下载
动画说明:1、为了突出演示效果,每当到达控制点时,动画都进行了暂停(产品实际控制时没有这种延时现象);
     2、动画开始演示的是传统控制系统因流量不稳,所引起的管道缺水、爆管、电机烧毁等问题;
     3、该恒流控制系统提供多种流量传感器供选择,全面适应有腐蚀性的、高温、高压、粘稠、有挥发性的、有卫生要求的、易燃易爆的
      /液体、气体、蒸汽等流体介质的恒流控制;
     4、动画中演示的流量平衡点为30m³/h,流量超低报警点为27m³/h,流量超高报警点为33m³/h;用户可以根据实际需要自行设定平衡点
      /和报警点,如设定流量平衡点为12m³/h,流量超低报警点为11m³/h,流量超高报警点为13m³/h等控制点;
     5、动画里演示的是一台水泵的工作情况,实际应用中可以根据客户需求选择多台水泵轮流自由切换工作,以方便检修及避免一台水泵
      /长时间工作而烧毁或长时间不用而锈蚀;
     6、过程一演示的是系统刚启动时水泵全速运转,管道流量正常上升;过程二演示的是接近设定值时,变频主控制器通过流量传感器反
      /馈的流量信号调节水泵转速直至达到平衡值;过程三演示的是用户增加时管道流量降低,变频主控制器通过流量传感器反馈的流量
      /信号与设定的平衡值进行PID 运算,调高水泵转速直至达到平衡值;过程四演示的是流量异常上涨时的超高报警;过程五演示的是
      /用户减少时管道流量增加,变频主控制器通过流量传感器反馈的流量信号与设定的平衡值进行PID 运算,降低水泵转速直至达到平
      /衡值;过程六演示的是流量异常下降时的超低报警;
     7、设备通常状态下都是工作在过程一、过程二、过程四和过程五状态下,只是具备过程三和过程六的报警功能。
    4、龙瑞斯LRS-21DG恒流控制系统、恒流供水系统应用举例
产品作用有:维持系统流量恒定(如循环水、冷却水供应等)、实时显示系统当前流量及累计流量(如自来水、天然气供应等)、系统睡眠与
      /唤醒(如浴场、酒店、学校等)、控制系统手/自动切换(如锅炉供水、园林喷淋等)、多台水泵自动切换轮流工作(如自来水厂
      /工业连续生产线等)、流量超高报警(如煤气传输管道、蒸汽加热系统等)、流量超低报警(如水池养殖、农业灌溉等)
应用举例一:某品牌酒业连续生产线的供水系统,自来水经过滤消毒后贮入一卫生水箱内,用两台AC380V、7.5kw(一用一备)的水泵,经 DN50
的管道输向生产车间,常因管道流量不稳影响了酒水的生产质量和生产效率,且因常年生产,需定期的进行人工切换水泵,耗费了大量的人力财
力。现需要对其进行改造,要求改造后车间出水管总管口流量能恒定在50m³/h,为了确保酒水质量及能稳定正常的生产,当管道流量小于48m³/h
或高于52m³/h时,系统能发出声光报警,提醒值班人员进行处理;两台供水泵可以自由切换工作;在监控室可以实时检测到管道的当前流量值及
总流量值。
选型 LRS-21DG-1A-50D-3G-6L-7.5A01 ,使用卫生型流量传感器,流量计口径为 DN50,系统出厂已将流量平衡点设置为50m³/h,流量超高报警
点52m³/h,流量超低报警点 48m³/h,客户收到货后将流量传感器安装在车间出水管总管口处,变频主控制器安装在值班室,中间用信号电缆连接
按接线图纸连接好信号线及电源线。 工作时流量传感器检测管道流量通过信号电缆传给变频主控制器,在变频主控制器上显示当前流量值及累计
流量值,方便值班人员在控制室进行监测; 变频主控制器通过流量传感器反馈的流量信号与设定流量平衡值进行比较,来调节水泵的转速从而调
节供水量,使车间出水管总管口流量恒定在 50m³/h;且当管道流量高于52m³/h或低于48m³/h时,系统会发出声光蜂鸣报警,提醒值班人员到场处
理;同时,系统的两台水泵可自由切换工作,具体切换时间客户可以根据需要自行设定,避免一台水泵长时间工作烧毁电机或长时间不用而锈蚀。
应用举例二:某生活小区的自来水二次供水系统,自来水从小区内的水塔用两台AC380V、11kw的水泵(一用一备)经DN80的水管送向住户,因小
区住户较多用水量较大且楼层高低不一,用水高峰期时高楼层常因管道流量不足而缺水,用水低峰期常因管道流量过大而造成了水的跑、漏。为
解决小区所有住户正常用水问题,现对该供水系统进行改造,改造后希望小区出水管总管口的流量恒定在60m³/h,夜间无用水时系统可以自动休
眠节能,有用水时系统被立即唤醒重新工作,且当管道流量高于65m³/h 或低于55m³/h 时,系统会发出流量超高或超低报警,提醒值班人员进行
处理。另外,需两台水泵可以自由切换工作,以提高其使用寿命。
选型 LRS-21DG-1A-80D-3G-6L-11A01 ,选择标准型流量传感器,流量传感器的口径为DN80,系统出厂时已将流量平衡点设置为60m³/h,流量超
高报警点65m³/h,流量超低报警点55m³/h, 客户收到货后将流量传感器安在小区出水总管管口处,变频主控制器安装在值班室,按接线图接好信
号线及电源线。 投入使用后,变频主控制器通过流量传感器反馈的流量信号与设定的流量平衡值进行比较,通过改变频率来改变水泵转速,进而
调节进水量,使出水总管管口流量恒定在60m³/h; 如因水泵或变频器故障系统不能进行调节时,当管道流量低于55m³/h或高于65m³/h时,系统会
发出声光蜂鸣报警,提醒值班人员到场处理; 夜间无用户用水时,系统会自动休眠节能,当再次检查到有用户用水时,系统会立即被唤醒重新工
作;另外,两台水泵可以自由切换工作,避免一台泵长时间工作而烧毁或长时间不用而锈蚀,以提高水泵的使用寿命。
    5、龙瑞斯LRS-21DG恒流控制系统、恒流供水系统技术参数

测量对象
液体、气体、蒸汽
 被控管道口径
DN10~DN800等(更大口径可订做)
输出信号
控制输出,频率输出,脉冲输出等  防护等级 防护等级IP65
精度等级 ±0.5%  主控制器馈电 主机自带24VDC稳压馈电,为传感器提供恒定直流电源
测量范围
0.1~999999m³/h  主控制器尺寸
160×80×90 单位 mm
工作压力
0.6~16.0MPa 等可选(更大工作压力请文字注明)
 开孔尺寸
152±1×76±0.7 单位 mm
响应灵敏
0.01s~16s 连续可调
 传感器安装方式 法兰、法兰夹装、螺纹、插入式等可选
稳定性能
长期工作稳定性优于0.1%FS
 振动影响
在任何方向上振动频率200Hz 时,所引起的误差为
工作电源
220VAC、110VAC、24VDC等可选(默认220VAC)
  最大范围的0.05%/g(可忽略不计)
安装方式
墙装室内型、墙装户外型等可选  指示方式 8位LED显示累积总量与定量值,5位LED显示瞬时值
环境条件
   报警设置
在量程范围内报警数值用户可连续任意设定
相对湿度 5%~95%  控制设置
在量程范围内控制数值用户可连续任意设定
环境温度 -30~+75℃  使用寿命
设备正常使用平均寿命为8~10年
介质温度
-40℃~+300℃(需适配不同传感器)  特殊说明
可接受特殊功能订制
控泵功率 0.75kw~3kw~110kw等可选(更大功率请文字注明)  贮藏温度 -40~+100℃
被控泵电源 220VAC、380VAC等

    6、龙瑞斯LRS-21DG恒流控制系统、恒流供水系统技术选型

LRS-21DG  恒流控制系统(控泵恒流型)
  代码  安装方式
1  墙装室内型
2  墙装户外型
  代码  被控介质
A  液体
B  气体
C  蒸汽
  代码  管道口径(直接填入口径尺寸)订做特殊要求请文字注明
 DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN800等可选
  代码  恒压范围
B  0.6MPa
C  1.0MPa
D  1.6MPa
E  4.0MPa
F  订做更大工作压力请文字注明
  代码  本身工作电源类型
3  AC220V
4  AC110V
5  DC24V
  代码  介质温度
G  -10~75℃
H  -25~120℃
J  -30~180℃ (仅限于蒸汽)
  代码  控制类型
5  一拖一  (一台变频器拖一台泵)
6  一拖二  (一用一备)
7  一拖四  (二用二备)
8  一拖四  (四台泵循环启动)
9  订做特殊控制要求请文字注明
  代码  被控泵的电源类型
K  AC220V
L  AC380V
  代码  控泵功率(横线上直接填入功率)
 0.75kw、1.1kw、2.2kw、3kw、5.5kw
 7.5kw、11kw、15.5kw…110kw等可选
  代码  是否带泵
A01  否
B02  是

LRS-21DG 1 A 80 D 3 G 6 L 7.5 A01
选型举例



选型举例:某高档写字楼的消防供水系统,消防水从消防水箱用两台AC380V、11kw水泵(一用一备)经一条DN80的消防水管输向写字楼,正常情
况下因消防水无用水,为避免突发事件水泵需要一直开着,水的跑、漏现象很严重,同时也浪费了大量的电能。现需对该消防供水系统进行改造
要求改造后的写字楼消防水总管管口处的流量恒定在80m³/h,且当管道流量低于75m³/h或高于85m³/h时,系统会发出声光报警,提醒值班人员处
理;另外,在正常状态下不需要用水时,系统可以自动休眠节能,一旦有突发情况需要用水系统立马被唤醒重新工作。
选型如右: LRS-21DG-1A-80D-3G-6L-11A01 ,选择标准型流量传感器,流量传感器的口径选择DN80,系统出厂时已将流量平衡值设置为80m³/h
流量超高报警点设置为85m³/h,流量超低报警点设置为75m³/h。客户收到货后将流量传感器安装在写字楼消防水出水管总管口处,变频控制器安
装在值班室,按接线图连接好信号线及电源线即可。正常工作状态下,系统会根据流量传感器反馈的流量信号与设置的流量平衡值进行比较,从
而改变水泵的工作频率来改变水泵的转速,进而调节进水量,使写字楼消防水总管口流量恒定在80m³/h,且当管道流量高于85m³/h或低于75m³/h
时,系统会发出声光蜂鸣报警,提醒值班人员到达现场进行处理;另外,在正常状态下无用水时,系统会自动休眠节能,一旦有用水时系统会立
即被唤醒重新工作,从而减少水的跑、漏和节约电能。

详细资料下载
说明:本公司的恒流控制产品型号众多,限于篇幅的原因不能在网上一一展示,请需要的客户电话传真咨询



如有任何疑问请直接拨打技术咨询电话 021-37697447
