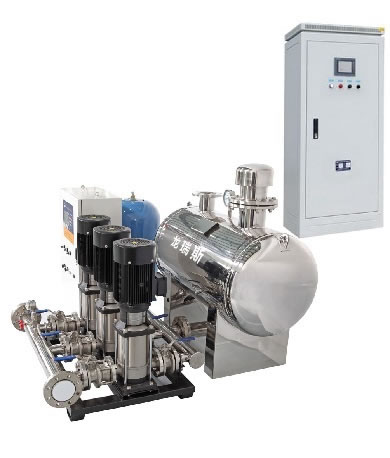

  LRS-98H恒压控制系统  恒压供水  无负压供水 More


    1、龙瑞斯LRS-98H恒压控制系统、恒压供水系统概述 动画效果演示
  恒压系统是国民生产生活中不可缺少的重要一环,由于安全生产和供水质量的
需要,对恒压供水压力有着严格的要求。传统供水方式占地面积大、水质易污染
基建投资多,最主要的缺点是水压不能保持恒定,经常导致部分设备故障不能正
常工作,龙瑞斯LRS-98H 全新恒压控制系统在传统控制系统基础上进行全面升级
具有维持水压恒定、控制系统手/ 自动切换、多台水泵自动切换运行、系统睡眠
与唤醒、在线调制PID 参数、超压或失压报警、泵组及线路保护检测报警等功能
龙瑞斯LRS-98H 恒压控制系统通过安装在出水管网上的压力传感器,把出水口压
力转换成0~10V的电压信号送到变频主控器,再通过变频器的A/D 转换模块,将
模拟量转换成数字量,同时变频器的A/D 转换模块也将压力的设定值转换成数字
量两个数据同时经过PID控制模块进行比较,PID根据变频器的参数设置进行数据
处理,并将数据处理的结果以运行频率的形式进行输出控制,能按照水压恒定的
需要,将0-50Hz的频率信号供给水泵电机,调整水泵转速,进而调节管道供水量
该恒压控制技术先进、压力恒定、操作方便、运行可靠、节约电能、自动化程度
高、水泵电机软启动彻底消除了水锤、多种压力传感器供选择可控介质广等优点
现已广泛用于自来水厂、加压泵房、锅炉供水、石油、天然气、采矿、钢铁、化
工、食品、制药、酒业、饮料、农业灌溉、园林喷淋、消防供水、暖气供应、浴
场、学校、部队机关、广场音乐喷泉等场合的恒压控制。
    2、恒压控制系统、无负压供水系统主要功能特点及其适用领域

主要功能特点  适用领域
采用先进的恒压控制技术,使系统压力保持恒定
 ◆ 石油、采矿、钢铁、建材、铁路交通、化工、食品、制药、饮料
多台水泵自动切换运行,切换时间自由设定  ◆ 恒压喷淋、污水泵站、污水处理、加压泵房、雨污水泵站、冷却水
测量量程可选可定做,多种压力传感器可选,适用于各种待测介质  ◆ 农业灌溉、园林喷淋、水景和音乐喷泉系统、高压水洗设备、学校
根据管网压力自动控制水泵出水量,减少了水的跑、漏现象  ◆ 宾馆、酒店、大型公共建筑、循环供水系统、浴场、部队机关
优化的节能控制软件,使水泵实现最大限度地节能运行  ◆ 自来水厂、自来水供水、生活小区供水、消防供水、锅炉供水

    3、恒压控制系统、恒压供水系统产品优点

恒压供水技术因采用变频器改变电动机电源频率,而达到调节水泵转速改变水泵出口压力,比靠调节阀门控制水泵出口压力的方式,具有降低
   管道阻力,大大减少截流损失的效能特点。
由于变量泵工作在变频工况,在其出口流量小于额定流量,泵转速降低,减少了轴承的磨损和发热,延长泵和电动机的机械使用寿命。
水泵电动机采用软启动方式,按设定的加速时间加速,避免了电动机启动时的电流冲击,对电网电压造成波动的影响,同时也避免了电动机突
   然加速造成泵系统的喘振,彻底消除水锤现象。
实现恒压自动控制,不需要操作人员频繁操作,降低了人员的劳动强度,节省了人力。
多种压力传感器可供选择,全面适应腐蚀性液体、高温、高压、粘稠、有挥发性的、有卫生要求的、易燃易爆的液体、气体、蒸汽。

    4、龙瑞斯LRS-98H恒压控制系统、恒压供水系统控制过程动画演示及详细说明


此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

本恒压控制系统典型用于恒压供水,同时也能对空气、蒸汽、天然气、工业有机润滑剂、油脂、饮料等各种流体介质进行恒压控制
以上为flash动画,如你的电脑不能正常显示播放该动画,请单击右边下载并安装
  下载Adobe flash  详细资料下载
动画说明:1、为了突出演示效果,每当到达控制点时,动画都进行了暂停(产品实际控制时没有这种延时现象);
     2、动画中只演示了一台水泵的运行情况,实际工作中可以多台水泵自动切换运行,切换时间可设定,防止水泵长时间不用锈蚀;
     3、动画以恒压供水进行演示,该恒压控制系统能实现的被控介质很多,如空气、蒸汽、天然气、工业有机润滑剂、油脂、饮料等;
     4、动画里的平衡点是6公斤(bar)、超压报警点是6.8公斤(bar)、失压报警点是5.2公斤(bar),用户可以根据实际需要任意设定
      /如:8公斤(bar)、8.5公斤(bar)、7.5公斤(bar)等,可以自由设定、不受限制,只需选取相应量程的压力传感器即可;
     5、过程一演示的是系统刚启动时水泵全速运转,管道压力正常上升;过程二演示的是接近设定值时,变频器调节水泵转速直至达到平
      /衡值;过程三演示的是用户增加时管道压力降低,变频器调高水泵转速直至达到平衡值;过程四演示的是用户减少时管道压力增大
      /变频器降低水泵转速直至达到平衡值;过程五演示的是没有用户时变频器调节水泵转速至休眠;过程六演示的是压力异常上涨时的
      /报警;过程七演示的是压力异常下降时的报警(这两种都是假设的);
     6、设备通常状态下都是工作在过程一、过程二、过程三、过程四和过程五状态下,只是具备过程六和过程七的报警功能。
    5、恒压控制系统、无负压供水系统应用举例
产品作用有:维持水压恒定(如园林喷淋、广场音乐喷泉等)、控制系统手/自动切换(如连续生产线的冷却水、循环水等)、多台水泵自动切换
      /运行(如自来水厂、雨污水泵站等)、系统睡眠与唤醒(如小区供水、消防供水系统等)、超压报警(天然气供应、石油管道等)
      /失压报警(如高压水洗设备、加压泵房等)、泵组及线路保护检测报警(如饮料、酒水、制药等生产车间)。
应用举例一:某学校的师生宿舍供水系统,由一大型水塔通过两台AC380V、7.5kw的水泵(一用一备)对其进行供水,因人员众多生活用水量较大
且楼层高低不一,从而造成用水高峰期高楼层的用水很不方便,管理人员经常要对供水水泵进行开关的控制,劳动量很大,为了解决师生正常用水
问题,节约用电,现需对该供水系统进行改造。自来水通过DN50的管道流出,改造后希望出水管的压力能恒定在5公斤(bar),上课期间无用水系
统自动休眠,有用水时系统立马被唤醒,且当管道压力低于4.5公斤(bar)或高于5.5公斤(bar)时,系统会发出失压或超压报警,提醒值班人员
到达现场处理。
选型 LRS-98H-1A-50B-3G-6L-7.5A01 ,使用标准型压力传感器,量程选定在0-6公斤(bar),系统出厂已将压力的平衡点设置在5公斤(bar)
超压报警点5.5公斤(bar),失压报警点4.5公斤(bar)。用户收到货后只需将压力传感器安装在楼层出水管管口处、变频主控制器安装在值班
室、按图纸接上电源及信号线即可。安装好后变频主控制器会根据压力传感器给定的信号(0V 对应0公斤压力,10V对应6公斤压力)调节水泵转
速,从而控制进水量,使出水管管口压力恒定在5公斤(bar),且当管道压力高于5.5公斤(bar)或低于4.5公斤(bar)时,系统会发出声光蜂
鸣报警,提醒值班人员到场处理。同时,两台水泵可自由切换工作,具体切换时间用户可自行设定,避免一台水泵长时间工作烧毁电机或长时间
不用而锈蚀。
应用举例二:某高档浴场的热水供应系统,水经加热后贮入保温储罐内,用两台AC380V、11kw的水泵(一用一备)经DN80的热水管输向浴场,因
浴场较大用户较多,用水高峰期时常因管道压力小热水供应不足而遭到客户投诉, 凌晨用户少时常因管道水压过大而导致热水的跑、漏,造成了
水资源及电能的浪费。现要对该热水供应系统进行改造,要求改造后热水出水管管口压力能恒定在3 公斤(bar);且为了能安全正常的经营,出
水管管口压力不得低于2.5公斤(bar)、高于3.5公斤;另外,在凌晨无用水时,在确保管道压力恒定在 3 公斤(bar)的情况下系统可以自动休
眠节能,一旦检测到管道压力低于3公斤(bar),系统自动被唤醒重新工作。
选型 LRS-98H-1A-80B-3G-6L-11A01 ,选用高温型压力传感器,量程选定在0-6公斤(bar),系统出厂已将压力平衡点设置为3公斤(bar),超
压报警点设置为3.5 公斤(bar),失压报警点设置为2.5公斤(bar)。用户收到货后将压力传感器安装在浴场热水出水管总管口处、按接线图纸
连接好信号线及电源线。工作时变频主控制器通过压力传感器反馈的压力信号与事先设定的压力平衡值(3公斤)进行比较,来调节水泵转速,进
而调节进水量,使热水出水管管口的压力始终恒定在3 公斤,且若因水泵或变频器故障不能进行调节时,当管道压力高于3.5 公斤(bar)或低于
2.5 公斤(bar)时,系统会发出声光蜂鸣报警,提醒工作人员到达现场进行处理。凌晨无客户用水时,系统会自动休眠节能,一旦检测到有用户
用水时,系统会立马被唤醒重新工作,从而节约电能和减少水的流失,并提高客户的满意度和幸福体验度。
    6、龙瑞斯恒压控制系统、无负压供水系统技术参数

测量对象
液体、气体、蒸汽
 被控管道口径
DN10~DN800等(更大口径可订做)
输出信号
控制输出,频率输出,脉冲输出等  防护等级 防护等级IP65
精度等级 ±0.5%  主控制器馈电 主机自带24VDC稳压馈电,为传感器提供恒定直流电源
控制范围
0.5-240公斤(bar)等可选(更大工作压力请文字注明)  主控制器尺寸
160×80×90 单位 mm
工作压力
0.5-240公斤(bar)等可选(更大工作压力请文字注明)
 开孔尺寸
152±1×76±0.7 单位 mm
响应灵敏
0.01s~16s 连续可调
 传感器安装方式 螺纹、法兰、卡箍(可定制)
稳定性能
长期工作稳定性优于0.1%FS
 振动影响
在任何方向上振动频率200Hz 时,所引起的误差为
工作电源
220VAC、110VAC、24VDC等可选(默认220VAC)
  最大范围的0.05%/g(可忽略不计)
安装方式
墙装室内型、墙装户外型等可选  指示方式 4位LED显示当前值与目标值
环境条件
   报警设置
在量程范围内报警数值用户可连续任意设定
相对湿度 5%~95%  控制设置
在量程范围内控制数值用户可连续任意设定
环境温度 -30~+75℃  使用寿命
设备正常使用平均寿命为8~10年
介质温度
-40℃~+300℃(需适配不同传感器)  特殊说明
可接受特殊功能订制
控泵功率 0.75kw~3kw~110kw等可选(更大功率请文字注明)  贮藏温度 -40~+100℃
被控泵电源 220VAC、380VAC等

    7、龙瑞斯LRS-98H恒压控制系统、恒压供水系统技术选型

LRS-98H  恒压控制系统
  代码  安装方式
1  墙装室内型
2  墙装户外型
  代码  被控介质
A  液体
B  气体
C  蒸汽
  代码  管道口径(直接填入口径尺寸)订做特殊要求请文字注明
 DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN800等可选
  代码  恒压范围
B  0~6bar  (公斤)可调
C  0~10bar (公斤)可调
D  0~16bar (公斤)可调
E  0~40bar (公斤)可调
F  订做更大工作压力请文字注明
  代码  本身工作电源类型
3  AC220V
4  AC110V
5  DC24V
  代码  介质温度
G  -10~75℃
H  -25~120℃
J  -30~180℃ (仅限于蒸汽)
  代码  控制类型
5  一拖一  (一台变频器拖一台泵)
6  一拖二  (一用一备)
7  一拖四  (二用二备)
8  一拖四  (四台泵循环启动)
9  订做特殊控制要求请文字注明
  代码  被控泵的电源类型
K  AC220V
L  AC380V
  代码  控泵功率(横线上直接填入功率)
 0.75kw、1.1kw、2.2kw、3kw、5.5kw
 7.5kw、11kw、15.5kw…110kw等可选
  代码  是否带泵
A01  否
B02  是

LRS-98H 1 A 80 B 3 G 6 L 11 A01
选型举例


选型举例:某新建星级酒店的供水系统,冷热水分别从冷热水储罐用水泵经 DN80 的水管输向客房,要求投入使用后冷热水出水管的压力均恒定
在3公斤(bar),且当管道压力低于2.5公斤(bar)或高于3.5(bar)公斤时,系统可以声光报警提醒工作人员进行处理;在凌晨若无用户用水
时,系统可以自动休眠节能,检测到有用户用水时系统被自动唤醒重新工作。
选型如右: LRS-98H-1A-80B-3G-7L-11B02 ,选用标准型、高温型压力传感器各一台,量程均选定为0-6公斤(bar),系统出厂时已将压力平衡
点设为3公斤(bar),超压报警点设置为3.5公斤(bar),失压报警点设置为2.5公斤;AC380V、11kw 水泵四台(冷热供水各一用一备)。用户
收到货后,将高温型压力传感器安装在热水出水管总管口,标准型压力传感器安装在冷水出水管总管口,按接线图连接好信号线及电源线。投入
使用后,变频主控制器会根据压力传感器反馈的压力信号与设定值进行比较,来分别对冷热水供水泵的转速进行调节,进而调节冷热水的进水量
使冷热水出水管总管口压力均恒定在3公斤(bar);凌晨无用户用水时,系统会自动处于休眠节能状态,有用户用水时系统会被立即唤醒重新工
作,且冷热水出水管中任一总管口压力小于2.5公斤(bar)或高于3.5公斤时系统都会发出声光报警,提醒工作人员到达现场处理。
详细资料下载
说明:本公司的恒压控制产品型号众多(恒压供水、无负压供水等系统),限于篇幅的原因不能在网上一一展示,请需要的客户电话传真咨询



如有任何疑问请直接拨打技术咨询电话 021-37697447
