  RHFA水位液位信号自动采集控制仪 水位控制 More


    1、龙瑞斯RHFA水位液位信号自动采集控制仪概述 动画效果演示
RHFA液位信号自动采集控制仪
   典型应用:
满液位满水位报警、高液位高水位报警
低液位低水位报警、恒液位恒水位控制
控制泵/电磁阀等、自动排水/自动补水

实时显示当前液位值,红色发光柱模拟实际水位上升或下
降,更加直观生动,220VAC电源供电(可选24 VDC电源供
电),可选4组继电器开关量信号输出(特殊可定做8组继
电器)实现对水泵、电磁阀、电动阀、声光报警器、接触
器、电动调节阀、启动柜等的控制。

适用场所
水池、水罐、水箱、水塔、集水坑、集水井等敞口常压容器

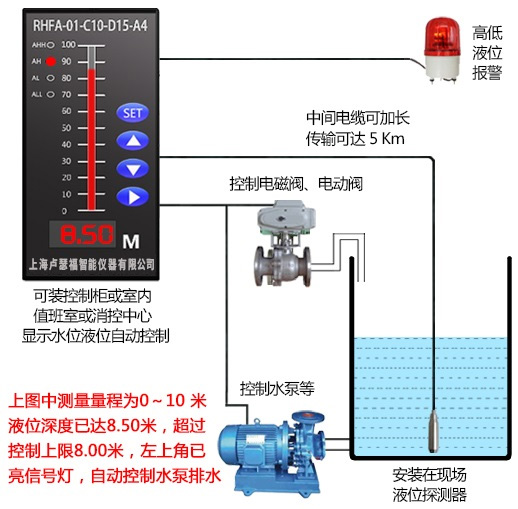

控制显示器的红色发光柱象征水深,整套产品由安装在现场
液位探测器+中间电缆+液位控制显示器构成,能实现远距
离显示液体深度、自动控制泵、电磁阀、电动阀等,下面有
水位液位显示自动控制的演示动画,请耐心观看全过程。


    2、RHFA水位液位信号自动采集控制仪主要功能特点及其适用领域

主要功能特点  适用领域
性能稳定,全天候工作,使用寿命长  ◆ 水利检测、自来水厂、生活供水、高楼水塔、二次给水、消防水箱
安装简便,手机式菜单,轻松调试  ◆ 生活水箱、智能建筑、污水处理、废水回收、地下水、酒店
形象生动直观显示,测量量程可选可定做  ◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业
独特抗干扰设计,信号传输距离超长可达5km  ◆ 采矿、石油、电力、化工、冶金、建材、钢铁、过程储罐
全开放式菜单,所有控制点均可连续、自由的调节设置  ◆ 铁路交通、造船、航空航天、城市建设排涝、地下停车场及商场
产品内置黑匣子PLC,使用者无需具备任何PLC知识就能轻松使用  ◆ 造纸、纺织、陶瓷、化纤、橡胶、塑料、油漆、涂料等工业领域

    3、龙瑞斯RHFA水位液位信号自动采集控制仪控制过程动画演示及详细说明


此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

多种传感器可供选择,全面适应腐蚀性液体、高温、结晶结垢介质、高压、带搅拌、粘稠、有挥发性的液体浆体
以上为flash动画,如你的电脑不能正常显示播放该动画,请单击右边下载并安装
  下载Adobe flash  详细资料下载
动画说明:1、为了突出演示效果,每当到达控制点时,动画都进行了暂停(产品实际控制时没有这种延时现象);
     2、动画里的控制点是:0.5米、2.0米、8.0米、9.5米,用户可以根据实际需要任意设定,如:0.35米、1.99米、8.25米、9.56米
      等(可以自由地、连续地设置、不受限制),每个控制点的状态也可自由定义设置,如想要在0.35米开启就设置开启,想要关
      闭就设置关闭,其他的控制点也一样可以自由定义设置;
     3、过程一演示的是水位正常上升,过程二演示的是水位到达高点自动排水,过程三演示的是自动补水,过程四演示的是水位异常上
      /涨时的报警,过程五演示的是水位异常下降时的报警(这两种都是假设的);
     4、设备通常状态下都是工作在过程一、过程二和过程三状态下,只是具备过程四和过程五的报警功能;
     5、产品的功能有多种(取决于设置),不局限于动画演示的五种功能,用户可能只需用到其中的一种或几种功能;
    4、龙瑞斯RHFA水位液位信号自动采集控制仪应用举例
产品作用有:液位水位监控显示(如消防水箱、生活水箱等)、满液位满水位报警控制(如地铁里的集水坑等)、高液位高水位报警控制(如工
      矿里生产中的过程储罐)、低液位低水位报警控制(如二次给水等)、恒定液位恒定水位控制(如酒店顶楼的水塔水箱等)、自动
      排水功能、自动补水、自动上水功能等 。
应用举例一:某酒店有一水塔在50米高屋顶,自来水通过DN100管道由电磁阀进水,水塔高3.5米水最深时3米,实际用水在地面一楼。要求在地面
一楼能直观显示水塔中有多少水,并要求水塔中水深低于1 米时,电磁阀自动开启进水,当水深高于2.5 米时,自动关闭电磁阀。为防止电磁阀失
效而发生溢水事故,要求水深高于2.8米时,发出声光蜂鸣报警,提醒值班人员手动关闭进水总阀门。
选型: RHFA-01-C3-D5-A4-E2-A00 ,使用标准型探测器,设置好量程0~3米,用户收货后根据需要设定控制下限1.0米,控制上限2.5米,控制上上
限2.8米,探测器装于屋顶水塔,中间加电缆联结,控制显示器装于一楼便于观察处,则在一楼便能直观的显示水的深度,并且水深低于1米时自动
开启电磁阀,水深高于2.5米时自动关闭电磁阀,水深高于2.8米时系统发出声光蜂鸣报警,提醒值班人员到达现场处理。
应用举例二:某地铁站有一处地下水集水坑(集中收集地铁站的各处地下水),水坑深9米,要求水深7米时开启潜水泵往污水管排水,为防第一
台潜水泵故障而溢水,要求水深7.5米时自动开启备用的第二台潜水泵往外排水,水深8米时发出声光蜂鸣报警,提醒值班人员到场处理,水深1米
时自动关闭所有潜水泵。
选型: RHFA-01-C10-D15-A4-E2-A00 ,使用标准型探测器,设置好量程0~10米,用户收货后,探测器安装放置于水坑里,控制显示器装于值班控
制室(值班人员可以方便直观地知道水坑中有多深的水),根据需要设置控制点1为 1.0米,控制点2为7米,控制点3为7.5米,控制点4为8米。则
水深低于1米时,自动关闭所有泵;水深7米时自动开启第一台潜水泵往外排水,水深超过7.5米时,自动开启备用的第二台潜水泵往外排水,水深
8米时系统发出声光蜂鸣报警,提醒值班人员到达现场处理。
龙瑞斯RHFA水位液位信号自动采集控制仪,是一套可实现水位液位连续检测控制的设备,整套产品由安装在现场的液位传感器、中间信号传输电
缆、液位控制显示主机构成。显示控制主机采用国外先进工艺技术生产的芯片元器件制造而成, 可以实时显示当前液位值,红色发光柱模拟实际
水位上升或下降,更加直观生动。220 VAC电源供电(可选择24VDC电源供电),可选4组继电器开关量信号输出(特殊可定做8组继电器),实现
对水泵、电磁阀、电动阀、声光报警器、接触器、电动调节阀、启动柜等的控制。 液位传感器有多种可选型号,可以根据客户实际需要选取高温
型、防腐型、卫生型、防堵防粘型等有特殊要求的传感装置。中间电缆加长传输可达5 km, 可实现显示控制主机安装在值班室、消控中心、控制
室等易于观察的地方进行远距离的监控。可以实现水位液位监控显示、满液位满水位报警、高液位高高水位报警、低液位低水位报警、恒液位恒
水位控制、自动排水控制、自动上水补水控制等控制功能。 现已广泛用于石油、化工、采矿、自来水厂、铁路交通、生活供水、商场、酒店、食
品、水产养殖、饮料、制药、农业灌溉等场合的水位液位检测控制。

    5、龙瑞斯RHFA水位液位信号自动采集控制仪技术参数

测量对象
浆体、液体
 主机安装方式
标准盘装柜装式(1拖1型)
测量范围
0-0.2~600米(最小量程可达0.2米,   墙装室内型、墙装户外型、1拖8型
  最大量程可达600米深,量程可选可指定)
  控制柜集成型 等安装方式可选
环境湿度
0~100% RH
 主机尺寸
160×80×100 单位 mm
测量精度
0.2%FS
 开孔尺寸
152±1×76±0.7 单位 mm
响应灵敏
0.01s~16s 连续可调
 振动影响
在任何方向上振动频率200Hz 时,所引起的误差为
稳定性能
长期工作稳定性优于0.1%FS
  最大范围的0.05%/g(可忽略不计)
供电电源
220VAC 可选24VDC 可选110VAC(默认220VAC)
 指示方式
节能高亮度LED数字显示
电源影响
小于输出范围的±0.0005%/V
  加0~100%高亮度发光柱模拟液位显示
输出信号
继电器,4-20mA,RS485等可选(默认继电器型)
 报警设置
在量程范围内报警数值用户可连续任意设定
环境温度
-30~+65℃
 控制设置
在量程范围内控制数值用户可连续任意设定
介质温度
-40~+375℃(需适配不同传感器)
 使用寿命
设备正常使用平均寿命为8~10年
接液膜片材质
316L不锈钢、哈氏合金、聚四氟乙烯PTFE、钽、铂金等
 特殊说明
可接受特殊功能订制
防护等级 传感器防护等级IP68
 消耗功率
小于等于8W(控制功率除外)
主机馈电 主机自带24VDC稳压馈电,为传感器提供恒定直流电源  贮藏温度 -40~+100℃

    6、龙瑞斯RHFA水位液位信号自动采集控制仪技术选型

RHFA  液位信号自动采集控制显示仪
RHWA  无线型液位自动采集控制显示仪
RHSW  水利水文监测监控系统
  代码  液位探测器类型
01  标准型(适合工业水、污水等)
02  非接触型(适合非接触的要求等)
03  防腐蚀型(适合盐酸、碱、盐等)
04  卫生型(适合饮料、注射液等)
05  防堵粘型(适合胶水、粘稠液等)
06
 高温带压型(适合反应釜 锅炉等)
07
 防结晶垢型(适合易结晶 结垢品)
08
 无线型(仅适配RHWA主机)
09  高温型(高温无压力场合)
  代码
 量程   单位 代码举例   可选范围
C
 横线上填量程   米 需 5米量程 代码应为 C5   0-0.2 ~ 600 米(可带小数)如2.6米
  代码
 电缆长度   单位 代码举例   可选范围
D▁
 横线上填电缆长度   米 需 8米电缆 代码应为D 8   1 ~ 5000 米
  代码  电源类型
A  AC220V
D  24V DC
E  110V AC
S  本设备自带太阳能供电7天阴雨型
  代码  控制点数
0  仅显示无控制
2  2个控制点
4  4个控制点
5  4个控制点+RS485通讯
8  8个控制点
9  指定控制点数
  代码  介质温度
E  -10~75℃
G  -25~120℃
H  -30~180℃
K  -40~375℃
  代码  主机安装方式
2  标准盘装式
3  墙装室内型
4  墙装户外型
5  控制柜集成型
  代码  可选项(根据实际工况选配 可不选)
A00  声光报警器
B▁  泵(空格上填入泵的功率)如11KW填入B11
F  电动阀(空格上填入口径)如口径50填入F50

RHFA 01 C5 D8 A 4 E 2
   选型示意



选型举例:某处有一消防水箱/生活给水水箱,箱深3.5米,须在值班室/办公室显示水位,并要求当水箱缺水时自动补水,水快满了自动关闭
选型如右 RHFA-01-C4-D6-A2-E2 ,即选标准型探测器(如上图片/动画里的探测器),量程4米,电缆6米,电源交流220V,带2个控制点
详细资料下载
说明:本公司的水位控制、液位控制产品型号众多,限于篇幅的原因不能在网上一一展示,请需要的客户电话传真咨询



如有任何疑问请直接拨打技术咨询电话 021-37697447
