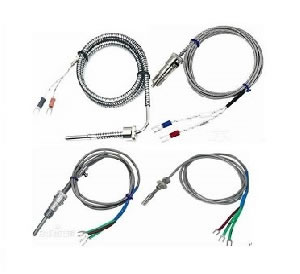

  龙瑞斯热电阻热电偶 温度传感器 More

热电阻 热电偶 温度传感器   龙瑞斯热电阻概述 》》返回西门子温度目录
  ◆  热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。热电阻大都由纯金属材料制成,目前应用最多的是铂和铜,现在已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。
  热电阻 热电偶 温度传感器温度传感器温度变送器 一体化温度变送器


  龙瑞斯热电阻接线
热电阻是把温度变化转换为电阻值变化的一次元件,通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场,与控制室之间存在一定的距离,因此热电阻的引线对测量结果会有较大的影响。
  ◆  二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合
  ◆  三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的最常用的。
  ◆  四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。
热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻,其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差。采用三线制,将导线一根接到电桥的电源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差。
  ◆  测量精度高
  ◆  复现性好
  ◆  有较大的测量范围

  龙瑞斯热电阻范围

  • 各热电阻、热电偶分度号对应的标准测量范围详见下表:

  分度号   测量范围(单位℃)   说明
  S   600-1300~1600   高温用最低量程600℃
  B   800-1600~1800   高温用最低量程800℃
  Pt100   0-50、100、200、400、600,-100~0、-200~500   常用
  K   0-300~600、800、1000、1100   热电偶传感器常用
  E   0-300~400、600、800   已不常用
  Cu50   0-50、100、150,-50~150   已不常用

    龙瑞斯热电阻选型 》》选型样本下载


选型遇到问题请直接拨打技术咨询电话021-37697447

  龙瑞斯热电阻
订货号
温度变送器一体化 3140 WB -
热电阻热电偶 3140 WT


传感器种类
  • S型热电偶
    1
  • Pt100热电阻(500℃以下量程推荐)
    2
  • B型热电偶
    3
  • K型热电偶     4

信号类型

  • 输出信号4~20mA 文字注明量程
      A
  • 输出信号1~5 V 文字注明量程       B

过程连接方式

  • M27×2外螺纹
        8 0
  • DN50法兰连接
        9 0
  • 定制各规格法兰、各种螺纹连接 用文字注明要求         9 9

显示表头选项

普通型(不带显示表头)
            B
带LCD表头(液晶显示)
            C
带LED表头(数码显示)             E

外壳选项

标准防水外壳
              1
铸铝外壳Φ65×88
              2
显示表头外壳Φ65×114 (带显示表头必须选择该项)               3

保护管长度(单位mm)

文字注明 例保护管150mm则代码为L150                 L

选型举例 3140WB - 1 A 8 0 B 1 L 9 0
