西门子变送器远传密封组件概述 |
|
|
|
》》返回西门子压力目录 |
在很多情况下,压力变送器和测量介质要被隔离开。 这种情况就有必要用一个远传密封组件。 |
远传密封组件可用于以下系列的 SITRANS P 压力变送器: |
• 压力变送器 (P300, DS III, DS III PA, DS III FF)
|
• 绝压变送器 (P300, DS III, DS III PA, DS III FF)
|
• 差压变送器(DS III, DS III PA, DS III FF) |
注意:如果对远传密封组件进行选配,要先阅读“功能”和“技术数据”部分的变送响应,温度误差和响应时间。 然后才可使远传密封组件达到理想效果。 |
|
西门子变送器远传密封组件优点 |
• 压力变送器和测量介质之间无直接接触
|
• 压力变送器更适合操作条件
|
• 可提供许多型号
|
• 专为恶劣工作条件设计
|
• 用于食品工业的快速拆装式远传密封组件 |
|
|
西门子变送器远传密封组件应用 |
选型遇到问题请直接拨打技术咨询电话:021-67856432 |
如果被测介质和变送器之间由于下列原因不能直接接触,则应该采用远传密封系统。
|
有以下情况:
|
• 介质温度超出变送器的规定
|
• 介质具有腐蚀性,而现有变送器中又没有所需材质的膜片
|
• 介质的粘度很高或者含有可能会阻塞变送器测量元件的微粒
|
• 介质在测量元件或导压管中可能会凝固
|
• 介质不均匀并具有纤维性
|
• 介质易于聚化或晶体化
|
• 过程本身需要采用快速拆装式远传密封,如在需要进行快速清洁处理的食品行业中
|
• 过程本身对测量点的清洁度有要求 |
|
西门子变送器远传密封组件设计 |
选型遇到问题请直接拨打技术咨询电话:021-57743635 |
远传密封组件包括以下组件
|
• 压力变送器
|
• 一个或两个远传密封件
|
• 填充液
|
• 压力变送器与远传密封组件之间的连接 ( 直接安装或通过毛细管连接)
|
被测介质的压力通过一段充满液体的体积传输到压力变送器上,被测介质与填充液之间有一个平的弹性膜片。
|
在大多数情况下,在远传密封元件和压力变送器之间有一个毛细管,以便 (譬如 ) 减少热介质对压力仪表产生温度影响。
|
但是,毛细管的使用又会影响整个远传密封系统的响应时间和温度响应。 因此,如果差压变送器和远传密封法兰配套使用,必须合适采用具有相同长度的两个毛细管。
|
远传密封组件可有选择的与带突出的膜片一起使用。
|
对夹式远传密封组件需要配一个对夹法兰。 |
|
|
|
》》选型样本下载 |
使用隔膜密封 , 通过平面膜片来测量压力。存在以下类型的膜片密封: |
|
|
|
|
|

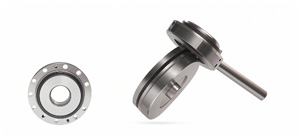

对夹式设计以及无和有突出膜片的密封组件。 |
|

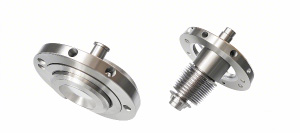

法兰设计以及无和有突出膜片的密封组件。 |
|

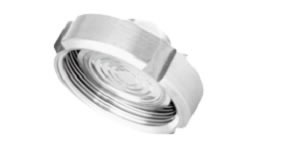

快速拆装式隔膜密封。 |
• 对夹密封设计 |
|
• 法兰设计 |
|
• 快速拆装密封组件,例如按 DIN 11 851, SMS 标 |
• 对夹式设计以及有突出膜片的对夹式设计 ( 按 |
|
• 法兰设计以及有突出膜片的法兰设计 ( 按 DIN |
|
准,IDF 标准,APV RJT 标准,夹具连接等。 |
DIN 或 ANSI 标准 ),用一个对夹法兰固定。 |
或 ANSI 标准 ),用带孔的法兰的固定。 |
• 快速拆装远传密封组件普遍用于食品工业。 由 |
|
|
|
|
于其特殊的结构设计,被测介质将不会出现堵塞 |
现象。 并可快速拆卸,利于清洗。 |
|
|
|
|
|
|
带前置膜片的小型隔膜密封。 |
|

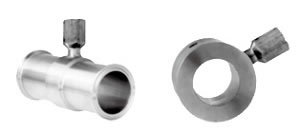

管道夹装式密封带有快速拆装型和法兰安装型。 |
|
|
• 微型膜片密封 |
|
• 夹紧密封组件法兰连接符合 EN或拆 ASME。 |
|
|

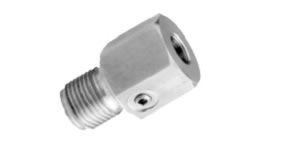

- 阳螺纹微型隔膜密封,用于拧入螺纹孔。 |
|
• 可根据用户要求提供其它过程连接的夹紧式密封。 |
- 特定客户的过程连接的远传密封组件。 |
|
• 快速拆装式夹紧密封,符合 DIN 11 851, SMS 标准, IDF 标准,APV/RJT 标准,夹紧连接。 |
|
|
可快速卸,利于清洗。 |
|
页面中列出的远传密封为常用密封。 由于过程连接方式千差万别,因此难免不能顾全。
以下本页面没有列出的远传密封也可以提供:
• 其它过程连接和标准的远传密封
• 无菌或消毒连接用远传密封
• 其它尺寸的远传密封
• 其它公称压力的远传密封
• 特定膜片材料和涂层的远传密封
• 其它密封面的远传密封
• 使用其它填充液的远传密封
• 其它毛细管长度的远传密封
• 带有保护软管的护套毛细管远传密封
• 用于高温 / 低温下标定的远传密封,等等 |
详情请致电上海荣汉自动化仪表有限公司技术部 021-67856432 |
远传密封组件常用型号 |
更多型号请致电上海荣汉自动化仪表有限公司技术部 021-67856432 |
远传组件 |
7MF4900-1AA01-2B |
远传组件 |
7MF4900-1AA01-3B |
法兰隔膜 |
7MF4910-0AA01 |
法兰隔膜 |
7MF4910-0AA03 |
法兰隔膜 |
7MF4910-2AA01 |
法兰隔膜 |
7MF4910-0BA01 |
法兰隔膜 |
7MF4910-0AG01 |
法兰隔膜 |
7MF4910-0AJ01 |
法兰隔膜 |
7MF4910-0DA01 |
法兰隔膜 |
7MF4910-0GA01 |
法兰隔膜 |
7MF2701-1DD20-0AA1 |
法兰隔膜 |
7MF2701-1DD20-0CA1 |
法兰隔膜 |
7MF2701-1DD21-0AA1 |
法兰隔膜 |
7MF2701-1DD22-0AA1 |
法兰隔膜 |
7MF2701-1DD23-0AA1 |
法兰隔膜 |
7MF2701-1DD24-0AA1 |
|
远传组件 |
7MF4913-0AA01-2B |
远传组件 |
7MF4913-0AA01-4B |
远传组件 |
7MF4913-0AA01-6B |
远传组件 |
7MF4913-0BA01-2B |
远传组件 |
7MF4913-0DA01-2B |
远传组件 |
7MF4913-0GA01-2B |
远传组件 |
7MF4913-0HA01-2B |
远传组件 |
7MF4913-0AG01-2B |
远传组件 |
7MF4913-0AK01-2B |
远传组件 |
7MF4940-1BA06-0B |
远传组件 |
7MF4940-1BA06-0B |
远传组件 |
7MF4940-1BA06-2B |
远传组件 |
7MF4940-1BA06-4B |
远传组件 |
7MF4940-1BA06-6B |
远传组件 |
7MF4925-1AA10 |
远传组件 |
7MF4925-1BA10 |
远传组件 |
7MF4925-1CA10 |
远传组件 |
7MF4925-1DA10 |
远传组件 |
7MF4980-1BA01-0B |
远传组件 |
7MF4980-1BA01-2B |
远传组件 |
7MF4980-1BA01-4B |
远传组件 |
7MF4980-1BA01-6B |
远传组件 |
7MF4980-1DA01-0B |
远传组件 |
7MF4980-1EA01-0B |
远传组件 |
7MF4980-1GA01-0B |
远传组件 |
7MF4980-1HA01-0B |
|
|
