  LRS-22DG恒流控制系统  恒流供水 More

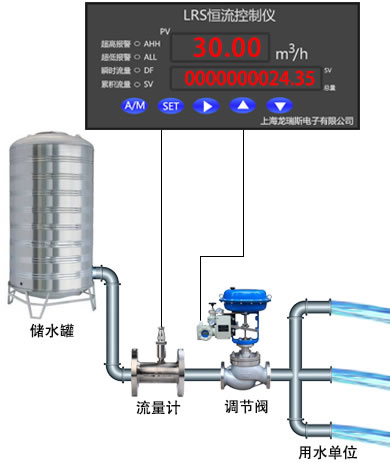

    1、龙瑞斯LRS-22DG恒流控制系统、恒流供水系统概述 动画效果演示
    龙瑞斯LRS-22DG恒流控制系统,是一套用来测量控制出水管管口流量,通过
调节安装在出水管管口处阀门的开度,来实现恒流控制的装置。该恒流控制系统
具有维持系统流量恒定、控制系统手/ 自动切换、系统瞬时流量与累计流量同屏
显示、控制系统故障自诊断、测量数据自动存储记忆、系统流量超低或超高报警
等功能。该恒流控制系统通过安装在出水管网上的流量传感器,把出水口的流量
信号转变成0-10V等模拟信号送到变频主控制器,再通过变频主控制器的A/D转换
模块将模拟量转换成数字量,同时变频主控制器的 A/D转换模块也将流量设定值
转换成数字量,两个数据同时经过PID 控制模块进行比较,主控制器将数据处理
结果以0-10V 等模拟信号反馈给调节阀,以改变阀门开度,达到恒流控制的目的
该恒流控制系统具有安装使用方便、性能稳定、控制精度高、流量恒定、使用寿
命长、自动化程度高、功能完善等特点;有多种流量传感器可供选择,同时可选
用电动调节阀或气动调节阀,全面适应有腐蚀性的、有挥发性的、有卫生要求的
易结晶、高温、高压、粘稠、易燃易爆的液体、气体、蒸汽等流体介质恒流控制
现已广泛应用于石油、化工、自来水厂、天然气、钢铁、建材、冶金、煤矿开采
食品、饮料、乳业、酿酒、制药、浴场、电力、造船等场合的恒流控制。
    2、LRS-22DG恒流控制系统、恒流供水系统主要功能特点及其适用领域

主要功能特点  适用领域
有电动调节阀或气动调节阀可供选择,适应各种环境下的恒流控制
 ◆ 石油、化工、石化、煤矿开采、冶金、钢铁、建材、天然气
系统的瞬时流量值与累计流量值同屏显示  ◆ 自来水厂、煤气传输、电力、陶瓷、纺织、造纸、化纤、橡胶
控制系统手/自动切换,自由操作  ◆ 食品、饮料、乳业、酿酒、制药、水产养殖、农业灌溉、畜牧业
恒流控制值任意设定,操作简单  ◆ 园林喷淋、环保、污水处理、水利检测部门、部队机关、学校
测量、控制精度高,系统流量稳定  ◆ 造船、铁路交通、锅炉供水、浴场、大型公共建筑、智能建筑等

    3、龙瑞斯LRS-22DG恒流控制系统、恒流供水系统控制过程动画演示及详细说明


此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

该恒流控制系统典型用于恒流供水,还可以实现各种易燃易爆、有腐蚀性、有挥发性、易结晶、粘稠的液体、气体、蒸汽等流体介质的恒流控制
以上为flash动画,如你的电脑不能正常显示播放该动画,请单击右边下载并安装
  下载Adobe flash  详细资料下载
动画说明:1、为了突出演示效果,每当到达控制点时,动画都进行了暂停(产品实际控制时没有这种延时现象);
     2、动画中演示的是通过调节气动调节阀的开度,来使系统流量保持恒定,实际应用中可也以根择电动调节阀来实现恒流控制;
     3、动画中所使用的气动调节阀为气开调节阀,阀门全闭状态下电流值为4mA,全开状态下电流值为20mA;也可以根据需要选择气关调节
      /阀,则阀门全开状态下电流值为4mA,全闭状态下电流值为20mA;
     4、动画演示里设置的流量平衡点为25m³/h,超低报警点为22³m/h,超高报警点为28m³/h;实际应用中用户可以根据自己需要设置平衡
      /点和报警点;如设置平衡点为32.5m³/h,超低报警点为30.5m³/h,超高报警点为34m³/h等控制点;
     5、过程一演示的是系统启动,调节阀开度逐渐增大,管道流量正常上升;过程二演示的是管道流量到达设定值,调节阀保持当前开度
      /系统流量恒定;过程三演示的是用户增加管道流量减小,调节阀开度增大直至达到设定流量值;过程四演示的是管道流量异常上升
      /时的超高报警;过程五演示的用户减少管道流量增大,调节阀开度减小直至达到设定流量值;过程六演示的管道流量异常下降时的
      /超低报警;
     6、设备通常状态下都是工作在过程一、过程二、过程三和过程五状态下,只是具备过程四和过程六的报警功能。
    4、龙瑞斯LRS-22DG恒流控制系统、恒流供水系统应用举例
产品作用有:维持系统流量恒定(如浴场、锅炉供水等)、实时显示系统当前流量及累计流量(如自来水、天然气供应等)、控制系统故障自
      /诊断(如化工、制药、酒水生产线)、控制系统手/自动切换(如石油、电力、冶金等)、测量控制数据自动存储记忆(如污水处
      /理、水利检测等)、系统流量超低或超高报警(如水产养殖、园林喷淋、农业灌溉等)
应用举例一:某化工厂的二次供水系统,自来水从工厂的高层水塔经DN80的管道送向生产车间,车间生产线较长,用水时间不一,常因水管流量
不足影响了生产质量,用水量少时又因水管流量过大造成了水了跑漏,给车间的管理带来了麻烦。为确保生产能稳定有效进行,工作人员需时常
手动调节出水总管管口处的阀门开度来控制水的流量,工作量非常大。现要对该供水系统进行改造,要求改造后系统可以自动调节阀门开度,使
出水总管管口流量恒定在70m³/h,且当系统流量低于65m³/h或高于75m³/h时系统具有自动报警功能;另外,现场仍需保留手动控制功能,以方便
年检调试。
选型 LRS-22DG-1A-80B-3G-5K-1DN80 ,选择DN80的标准型流量传感器及DN80的电动调节阀,系统出厂时已将流量平衡点设置为70m³/h,流量超
低报警点设置为65m³/h,流量超高报警点设置为75m³/h。客户收到货后将流量传感器及调节阀安装在车间出水总管管口处(调节阀靠近管口安装)
恒流控制主机安装在控制室,按随货提供的接线图连接好信号线及电源线即可。工作时操作人员只需按下控制主机上的启动按钮,现场的调节阀
门便开始打开,当现场用水量大时控制主机便发出信号增大调节阀开度,现场用水量小时控制主机便发出信号减小调节阀开度,调节阀的开度刚
好使出水总管管口处的流量保持在70m³/h;且当出水管总管口流量小于65m³/h或高于75m³/h时,系统会发出声光蜂鸣报警,提醒值班人员到达现
场进行处理。另外系统仍保留手动控制功能,年检时只需将切换开关从自动控制切换为手动控制,便可在现场进行手动调试。
应用举例二:某科学研究院的供水系统,自来水从研究院外的高层水塔经DN65的管道送向研究院,再通过分管送向各个实验室,因各种科学实验
对水的需求量及用水时间不同,多个实验室同时用水时,常因管道水流量不足而影响实验结果;用水量少时又因管道流量过大,水的跑漏现象严
重,而使实验室内过于潮湿影响了实验结果。现要对该研究院的供水系统进行改造,要求改造后系统可以进行自动调节控制,使研究院出水总管
口的流量恒定在60m³/h,且管道的流量情况及实验室的总用水情况可以在值班室实时观测到;另外,当管道流量大于62.5m³/h或低于57.5m³/h时
系统可以发出报警提醒值班人员进行处理。需注意的是实验室内有多种易燃易爆化学试剂。
选型 LRS-22DG-1A-65B-3G-6P-1DN65 ,选择DN65的标准型流量传感器及DN65的气动调节阀,系统出厂时已将流量平衡点设定为60m³/h,流量超
低报警点设定为57.5m³/h,流量超高报警点设定为62.5m³/h。客户收到货后将流量传感器及气动调节阀安装在研究院出水管总管口处(调节阀靠
近管口安装),恒流控制主机安装在值班室,按随货提供的接线图连接好信号线及电源线即可。工作时只需按下恒流控制主机上的启动按钮,调
节阀门便开始打开,当有多个实验室同时用水时,系统检测到用水量大,自动增大阀门开度;当只有极少数实验室用水时,系统检测到用水量小
自动减小阀门开度,使出水管管口的流量恒定在60m³/h;且管道的瞬时流量值及累计流量值在恒流控制主机上实时显示出来,值班人员可以随时
观测到管道的流量情况;另外,当管道流量低于57.5m³/h或高于62.5m³/h时,系统会发出声光报警,提醒值班人员及时到场处理。
    5、龙瑞斯LRS-22DG恒流控制系统、恒流供水系统技术参数

控制对象
液体、气体、蒸汽
 被控管道口径
DN10~DN800等(更大口径可订做)
输出信号
控制输出,频率输出,脉冲输出等
 防护等级
防护等级IP65
精度等级
±0.5%
 主控制器馈电
主机自带24VDC稳压馈电,可为传感器提供恒定直流电源
控制范围
0.1-999999m3/h
 主控制器尺寸
160×80×90 单位 mm
工作压力
0.1~25.0MPa等可选(更大工作压力请文字注明)
 主控制器开孔尺寸
152± 1 × 76 ± 0.7 单位 mm
响应灵敏
0.01s~16s 连续可调
 传感器安装方式
法兰、法兰夹装、螺纹、插入式等可选
稳定性能
长期工作稳定性优于0.1%FS
 振动影响
在任何方向上振动频率200Hz 时,所引起的误差为最大
工作电源
220VAC、110VAC、24VDC等可选(默认220VAC)
  范围的0.05%/g(可忽略不计)
安装方式
墙装室内型、墙装户外型等可选  指示方式
8位LED显示累积总量与恒流值,5位LED显示瞬时值
环境条件
   报警设置
在量程范围内报警数值用户可连续任意设定
相对湿度
5%~95%
 控制设置
在量程范围内控制数值用户可连续任意设定
环境温度
-30℃ ~+75℃
 使用寿命
设备正常使用平均寿命为8~10年
介质温度
-40℃ ~+300℃(需适配不同传感器)
 特殊说明
可接受特殊功能订制
被控阀门电源
DC24V、220VAC、380VAC等
 贮藏温度 -40~+100℃
被控阀门口径 DN10~DN800等(更大口径可订做)

    6、龙瑞斯LRS-22DG恒流控制系统、恒流供水系统技术选型

LRS-22DG  恒流控制系统(控阀恒流型)
  代码  安装方式
1  墙装室内型
2  墙装户外型
  代码  被控介质
A  液体
B  气体
C  蒸汽
  代码  管道口径(直接填入口径尺寸)订做特殊要求请文字注明
 DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN800等可选
  代码  工作压力
B  0.6MPa
C  1.0MPa
D  1.6MPa
E  4.0MPa
F  订做更大工作压力请文字注明
  代码  本控制系统自身工作电源类型
3  AC220V
4  AC380V
5  DC24V
  代码  介质温度
G  -10~75℃
H  -25~120℃
J  -30~180℃ (仅限于蒸汽)
  代码  被控调节阀类型
5  电动型
6  气动型
  代码  被控调节阀的电源类型
K  AC220V
L  AC380V
M  DC24V
P  气动调节阀无需电压
  代码  是否带调节阀
1  是
2  否
  代码  调节阀口径(横线上直接填入口径)
 DN10、DN15、DN20、DN32、DN40、DN50
 DN60、DN100…DN200…DN800等可选

LRS-22DG 1 A 80 D 3 G 6 P 1 DN80
选型举例



选型举例:某农业实验基地的自动灌溉系统,河水用水泵抽入高层水塔中存储,经一条DN80的管道输向试验地,灌溉时需手动打开出水口阀门才
可进行灌溉,常因多块试验地同时灌溉时管道水流量不足,水压较低而使浇灌不充分,没有进行灌溉时又因管道流量过大而使水大量跑漏。现要
对该实验基地的灌溉供水系统进行改造,要求改造后系统能进行自动控制,使该灌溉系统出水总管管口处的流量恒定在68m³/h,工作时管道压力
在1.0MPa左右,且当管道流量低于65m³/h或高于71m³/h时,系统会发出声光报警,提醒工作人员进行处理。另外,因每个季节进行灌溉时,对水
的需求量不一,工作人员可以根据要求自行进行设定其他恒定控制点及报警点。
选型如右: LRS-22DG-1A-80C-3G-5K-1DN80 ,根据需要选取 DN80的标准型流量传感器及DN80的电动调节阀,系统出厂时已将流量平衡点设定为
68m³/h,流量超低报警点设定为65m³/h,流量超高报警点设定为71m³/h。客户收到货后将流量传感器及电动调节阀安装在基地内出水总管管口处
(调节阀靠近管口安装),恒流控制主机安装在值班室,按随货提供的接线图连接好电源线及信号线即可。工作时只需按下恒流控制主机上的启
动按钮,电动调节阀便开始打开,当有多块试验地需同时进行灌溉时,系统检测到用水量较大,自动增大调节阀的开度;当只有少数试验地需要
灌溉时,系统检测到用水量较小,自动减小调节阀的开度,使出水总管管口处的流量始终恒定在68m³/h;且当管道流量低于65m³/h或高于71m³/h
时,系统会发出声光报警,提醒值班人员到达现场进行处理。另外,当其他季节灌溉需水量不一样时,工作人员可以自行进行设定,如设定恒定
流量为40m³/h,流量超低报警点为35m³/h,流量超高报警点为45m³/h等,只需按照随货提供的使用说明书进行操作即可,十分简便。

详细资料下载
说明:本公司的恒流控制产品型号众多,限于篇幅的原因不能在网上一一展示,请需要的客户电话传真咨询



如有任何疑问请直接拨打技术咨询电话 021-37697447
