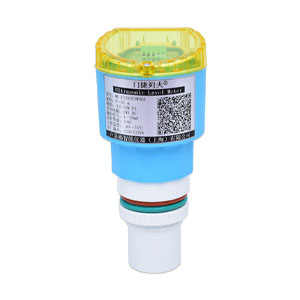

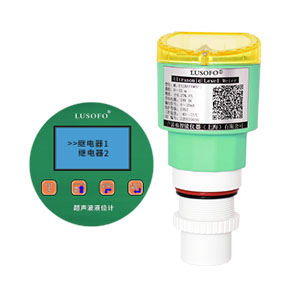

  8033超声波液位计 8033超声波液位变送器 More


    1、龙瑞斯8033超声波液位计概述 详细资料下载
    龙瑞斯超声波液(物)位计是引进加拿大先进技术,由微处理器控制的数字液
8033超声波液位计 8033超声波液位变送器
(物)位仪表。在测量中脉冲超声波由传感器(换能器)发出,声波经液(物)体表面
反射后被同一传感器接收,转换成电信号。并由声波的发射和接收之间的时间来
计算传感器到被测液(物)体的距离。超声波液(物)位计具有自动功率调整,增益
控制,温度补偿,采用先进的检测技术和计算机技术,提高仪表的测量精度,对
干扰回波有抑制功能,保证测量结果的真实与准确。由于采用非接触的测量,被
测介质几乎不受限制,现已广泛用于水、污水、水泥、酸碱、煤粉、泥浆、酒类
饮料、制药等多种工况环境。
    2、8033超声波液位计主要功能特点及其适用领域

主要功能特点  适用领域
实时监测液位值,转换成电信号,供给PLC及二次仪表  ◆ 石油、化工、煤炭、矿石、冶金、电力、水泥建材、机械
具有干扰回波的抑制功能,保证测量数据的真实与准确  ◆ 污水处理、环保净化、水利检测、自来水厂、水塔、谷物料位
传感器采用四氟乙烯材料,可用于各种腐蚀性场合  ◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业
非接触的测量,几乎适用所有介质  ◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域
采用先进的检测技术和计算机技术,提高仪表的测量精度  ◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑

    3、龙瑞斯8033超声波液位计安装位置图示说明


    4、龙瑞斯8033超声波液位计技术参数

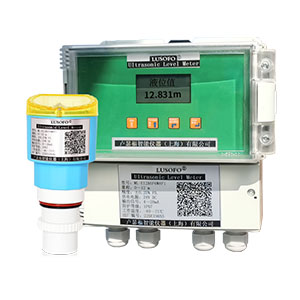

  两线制(标准型) 三线制 四线制 分体式
 测量原理  超声波测量  超声波测量  超声波测量  超声波测量
 测量范围  0.35-30m  0.35-50m  0.35-75m  0.35-75m
 波束角  8°  10°  10°  8°
 输出信号  4-20mA  4-20mA  4-20mA  4-20mA
 最大负载  24V DC时750Ω  24V DC时750Ω  24V DC时750Ω  24V DC时750Ω
 继电器  --  两路继电器  两路继电器  两路 可选四路
 继电器容量  --  250VAC 0.5A  250VAC 0.5A  250VAC 0.5A
 电源电压  18-30V DC  18-30V DC  24V DC / 220V AC  24V DC / 220V AC
 能耗  0.75W  5W  5W  5W
   (25mA,24V DC)  (200mA,24V DC)  (200mA,24V DC)  (200mA,24V DC)
 最小测量误差 0.25%(空气中 25℃)
 分辨率 3mm
 回波处理 智能
 环境温度 -40~75℃
 工作压力 常压
 防护等级 IP65 IP67可选
 重量 1.3kg
 材质 高级ABS
 过程连接 M59×2
 法兰适配器 可选DN80 DN100 DN150 DN200法兰连接

    5、龙瑞斯8033超声波液位计技术选型

8033  智能式超声波液位计(内置温度自动补偿)

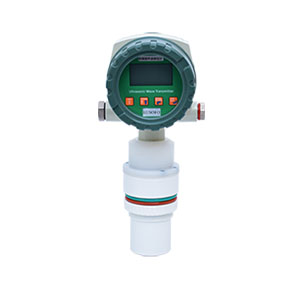

8035  防爆型智能式超声波液位计
  代码  现场液位显示及精度
C  LCD液晶显示(精度0.50% FS)
E  LCD液晶显示(精度0.25% FS)
  代码  测量量程(液位变化的深度)
1  1  米
3  3  米
5  5  米
8  8  米
12  12  米
15  15  米
20  20  米
30  30  米(特殊订货可达75米,请文字说明)
  代码  供电电源
A  24V DC
B  220VAC
  代码  安装连接 特殊要求定做
6  标准螺纹连接(标配安装螺母)
8  法兰连接DN80
9  法兰连接DN100
0  法兰连接,文字注明规格
  代码  仪表结构
Y2W  一体化两线制(24V DC,4~20mA)
Y3W  一体化三线制
Y4W  一体化四线制
F6W  分体式(默认220V  可选24VDC)
  代码  探头材质(与介质不接触)
8  标准
9  PTFE(耐强酸、强碱、盐腐蚀)
  代码  输出信号
B  标准4~20mA
E  4~20mA+高低继电器
F  4~20mA+四路继电器(仅限分体式)
R  4~20mA+RS 485通讯
H  4~20mA+HART通讯
  代码  产品等级
1  标准型
5  防雷加强型

8033 C 5 A 6 Y2W 8 B 1 选型举例



详细资料下载



如有任何疑问请直接拨打技术咨询电话 021-37697447
