  LC椭圆齿轮流量计 椭圆齿轮流量计 齿轮流量计 More


    1、龙瑞斯LC椭圆齿轮流量计概述 详细资料下载

    龙瑞斯LC椭圆齿轮流量计(又称排量流量计,齿轮流量计),属于容积式流量 椭圆齿轮流量计 齿轮流量计
计的一种,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不
断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部
分流体次数来测量流量体积总量。龙瑞斯LC椭圆齿轮流量计流量信号的显示,有
就地显示和远传显示两种。就地显示直接与仪表面板上的指示针相连,并经过机
械式计数器进行总量显示。龙瑞斯椭圆齿轮流量计可选用不同的材料(铸铁、铸
钢、304不锈钢、316不锈钢)制造,适用于化工、石油、医药、电力、冶金和食
品行业等部门的流量测量计量工作。

    2、龙瑞斯LC椭圆齿轮流量计主要功能特点及其适用领域

主要功能特点  适用领域
将流量信号装换成4-20mA电流信号或脉冲信号输出  ◆ 化工、冶金、陶瓷、电力、纺织、造纸、化纤、橡胶等工业部门
结构简单、坚固,长期运行稳定无偏差  ◆ 食品、制药、自来水厂、水产养殖、农业灌溉、畜牧业等
铸铁、铸钢、304不锈钢、316L不锈钢等多种制造材料可选  ◆ 石油、石化、煤矿、冶金、电力、机械、建材、钢铁
10,15,20,25,40,50,80,100,150,200 等多种口径可选  ◆ 污水处理、环保净化、水利检测、自来水厂、城市供水
高测量精度:普通型0.5级,智能型0.2级  ◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑

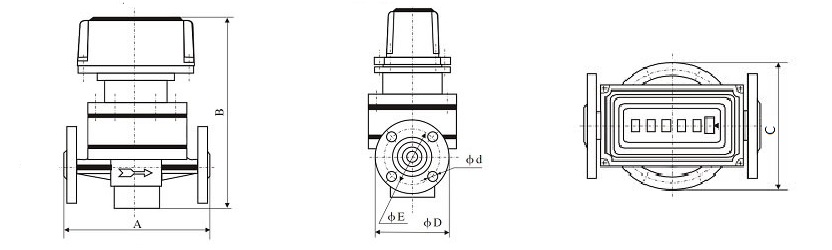

    3、龙瑞斯LC椭圆齿轮流量计尺寸规格

口径 A B C D E d 孔数
15 180 240 124 95 65 14 4
20 200 247 124 105 75 14 4
25 245 275 184 115 85 14 4
40 250 305 184 145 110 18 4
50 346 322 266 165 125 17.5 4
80 370 345 266 200 160 17.5 8
100 445 415 340 235 190 22 8

    4、龙瑞斯LC椭圆齿轮流量计技术参数

参数名称 规格  法兰标准 JB78-59,JB79-59
精度等级 普通型  0.5级  供电电源 无需供电(仅限就地显示型)
  高精度  0.2级   24  VDC
介质粘度 常规型  0.6~200mpa.s,   220 VAC
  高粘度  200~1000mpa.s  发信装置 QFS13发信器
介质温度 标准型  <75 ℃  信号输出 可选4-20mA或脉冲信号
  高温型  <120℃  传输距离 1Km(金属屏蔽线导线电阻≤39Ω)
壳体材质 铸钢、不锈钢等  电性能精度 ±1个脉冲
转动部件 铝合金、不锈钢等  防爆等级 ExiaⅡCT6  仅限防爆产品
工作压力 1.6MPa、2.5MPa、4.0MPa、6.0MPa可选   ExdⅡBT4  仅限防爆产品
口径系列 10,15,20,25,32,40,50,80,100,150,200  防爆安全栅 GS8047-EX

    5、龙瑞斯LC椭圆齿轮流量计技术选型

  LC   龙瑞斯椭圆齿轮流量计
  LCB   龙瑞斯椭圆齿轮流量计(带显示变送器)
  代码   公称口径
15   DN 15
20   DN 20
25   DN 25
40   DN 40
50   DN 50
80   DN 80
100   DN100
  代码   壳体材质
C   铸铁
G   铸钢
E   不锈钢
  代码   产品等级
F   就地现场显示型
Y   含变送显示器带电信号输出
  代码   工作压力
1   1.6MPa
2   4.0MPa
  代码   工作温度
A   0-75 ℃
B   0-120℃

LC 50 C F 1 A  选型举例



详细资料下载



如有任何疑问请直接拨打技术咨询电话 021-37697447
