  卫生型LRS4018压力变送器 卫生型4018压力传感器 More


    1、龙瑞斯卫生型LRS4018压力变送器概述 详细资料下载
    龙瑞斯卫生型LRS4018压力变送器,采用世界最先进的隔离式扩散硅压力敏感 卫生型压力变送器 4018卫生型压力变送器
组件和高品质的集成电路组装而成,它具有高品质低价位、能适应在各种工业应
用的特点, 是扩散硅精密机械加工、 温度补偿、 模拟信号处理技术的结晶。 标
准的4--20mADc电流信号输出, 二线制工作,带负载抗干扰的能力强。该系列变
送器质量轻,便于拆装,使用更方便免维护;卡箍速拆装的平膜面结构满足清洗
需求316L不锈钢测量膜片,连接处均用不锈钢材质,无卫生死角,满足国家卫生
标准本产品广泛应用于制药、食品、酿酒等部门。
    2、卫生型LRS4018压力变送器主要功能特点及其适用领域
主要功能特点   适用领域
将接收到的压力信号转换成4-20mA、0-10V等标准电信号输出   ◆ 食品、饮料、乳业、酿酒、自来水厂、制药等
316L不锈钢测量膜片,卡箍快装式测量头,满足蒸汽清洗要求   ◆ 水处理工程、环保净化、水产养殖、农业灌溉、畜牧业等
高品质、高稳定性,适应各种工业应用   ◆ 造纸、纺织、陶瓷、电力、冶金、化纤、橡胶等工业领域
测量精度可达 ±0.5%FS,可选±0.2%FS   ◆ 石油、化工、煤矿、科学实验、航空航天等

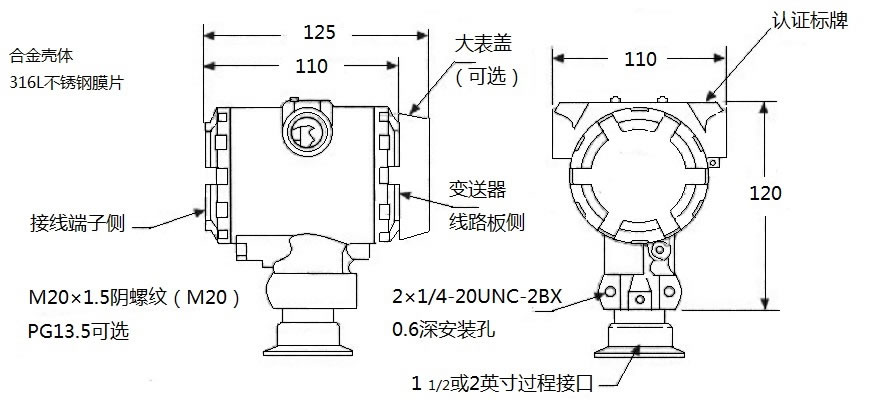

    3、龙瑞斯卫生型LRS4018压力变送器技尺寸图

尺寸图       图中单位(mm)

    4、龙瑞斯卫生型LRS4018压力变送器技术参数
 工作方式  额定工作条件
 测量原理  扩散多晶硅  工作温度
 -25~80℃
 输入信号
   防护等级
 IP65
 测量变量
 表压或绝压
 环境温度影响
 0.15%FS/10K
 测量范围  a. 非隔离式 0~500Pa 至0~3kPa  防爆等级  a. 本安型iaⅡCT6 仅限防爆型产品
   b. 隔离式 0~3kPa 至0~60MPa 特殊100MPa    b. 隔爆型dⅡBT4 仅限防爆型产品
 输出信号  过压极限
 标定压力值的2 倍
 二线制
 4~20mA
 过程连接
 卫生型卡箍快装 (可选法兰连接)
 三线制
 0~5V、0~10V、1~5V
 主体接液材质
 316L不锈钢
 负载电阻
 0~750Ω(一般采用250Ω)
 外磁场强度
 ≤400A/m
 测量精度
±0.5%FS可选±0.2%FS
 电缆接口
 M20×1.5 螺纹
 被测介质  液体、气体、蒸汽、浆体  供电电压  12~36VDC(一般24VDC)
   5、龙瑞斯卫生型LRS4018压力变送器技术选型

LRS4018  卫生型压力变送器  卫生型绝压变送器
  代码  变送器类型
WSG  压力变送器(测量表压 以大气压为参考点)
WSA  绝压变送器(测量真空 以真空为参考点)又名卫生型真空变送器
  代码
 量程 单位 代码举例 可选范围
9K_
 横线上填量程 kPa 需 800Pa 量程 代码应为 9K0.8 500Pa~100MPa
9M_
 横线上填量程 MPa 需 25MPa 量程 代码应为 9M25 500Pa~100MPa
  代码  信号类型
A  输出信号 4~20mA
S  输出信号4~20mA+Hart数字通讯协议
  代码  过程接液材质
50  SUS316不锈钢
  代码  现场显示
1  标准型
2  数字显示型
  代码  过程连接(特殊规格可定做)
B  DN50法兰   2”法兰代码为BZ
C  DN80法兰   3”法兰代码为CZ
E  DN100法兰  4”法兰代码为EZ
F  11/2”卫生型卡箍
G  定做特殊结构尺寸

LRS4018 WSG  9K5 A  50  1 F 选型举例



详细资料下载



如有任何疑问请直接拨打技术咨询电话 021-57743635
