  精巧型高温压力变送器 精巧型高温压力传感器 More


    1、龙瑞斯精巧型高温压力变送器概述 详细资料下载
    龙瑞斯精巧型高温压力变送器选用进口耐高温敏感元件组装,产品能在185℃高 精巧型高温压力变送器 精巧型高温压力传感器
温下长期稳定工作。芯体与不锈钢外壳之间采用激光冷焊工艺, 使其完全融为一
体,确保了变送器在高温状态下的安全使用。 传感器的压力芯体与放大电路之间
用聚四氟乙烯垫片隔热,并有专业的316L不锈钢隔离散热设计, 有效的阻止了热
传导,保证了变送器在高温环境下正常工作, 现已广泛应用于石油、化工、冶金
电力等高温领域的气体、蒸汽压力测量。
    2、龙瑞斯精巧型高温压力变送器主要功能特点及其适用领域
主要功能特点   适用领域
小型一体化结构,便于安装使用   ◆ 环保、水利水电、注塑机、塑料模头
将所测压力信号转换成4-20mA、0-5V、0-10V等电信号输出   ◆ 食品、酿酒、制药、锅炉、熔炉、蒸汽、燃油
316L不锈钢隔离散热设计,聚四氟乙烯隔热垫片,有效阻止热传导   ◆ 化工、冶金、陶瓷、电力、纺织、造纸、化纤、橡胶
超高的温度适应性,185℃高温下长期稳定工作   ◆ 天然气、石油、石化、煤矿开采、煤气传输
测量精度,±0.5%FS,可选±0.2%FS   ◆ 铁路交通、造船、航空航天、军工、智能建筑
    3、龙瑞斯精巧型高温压力变送器尺寸图

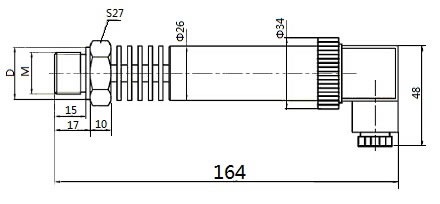

7011精巧型高温压力变送器尺寸图(mm) 4033精巧型高温压力变送器尺寸图(mm)
    4、龙瑞斯精巧型高温压力变送器技术参数
测量原理
扩散多晶硅   防爆等级 本安型ExiaⅡCT6 仅限防爆型产品
供电电压
12~36VDC(一般24VDC)
  隔爆型Exd ⅡBT4 仅限防爆型产品
输出信号
4~20mA 两线制
  被测介质
液体、浆体、蒸汽、气体
  0~5V 三线制
  测量范围 非隔离式 0~500Pa 至 0~3 kPa
  0~10V 三线制
  隔离式 0~3 kPa 至 0~60MPa 特殊 100MPa
  1~5V 三线制
  产品调节
零位、量程可调节
  1~10V 三线制
  过压极限
标定量程的2倍
负载电阻
0~750Ω (一般采用250Ω)
  外磁场强度
≤400A/m
精度等级
±0.5%FS,可选±0.2%FS
  环境温度影响
0.15 % FS/10K
防护等级
IP67
  安装方式
M20×1.5 M12×1 G1/2 G1/4 NPT1/2等各种定做规格
工作温度
-45 ~ +185℃
  显示方式 标准型
扩展温度
-60 ~ +375℃
  LCD液晶显示
贮存温度 -40 ~ +100 ℃ (电子部分)   LED高清显示
    5、龙瑞斯精巧型高温压力变送器技术选型

7011GPH  高温压力变送器
4033GPH  高温压力变送器
  代码
 测量量程 代码举例 可选范围
9K_
 横线上填量程 单位kPa 需测80kPa 则填9K80 500Pa~100MPa
9M_
 横线上填量程 单位MPa 需测10MPa 则填9M10 500Pa~100MPa
  代码  信号类型
A  输出信号 4~20 mA
B  输出信号 1~5   V
C  输出信号 0~5   V
D  输出信号 0~10  V
E  输出信号 1~10  V
F  带 Modbus RTU通讯协议(Modbus serial RS485)
  代码  过程连接方式外螺纹(法兰连接可特殊订货)
80  M20×1.5
90  G 1/2
99  定制各螺纹接口:NPT1/2  M12×1  G1/4 等
  代码  显示表头选项
B  标准型(不带显示表头)
C  带 LCD 表头
E  带 LED 表头
  代码  产品等级
2  高温型(120℃)
3  高温型(185℃)

7011GPH 9K80 A 80 B 3 选型举例



详细资料下载



如有任何疑问请直接拨打技术咨询电话 021-57743635
