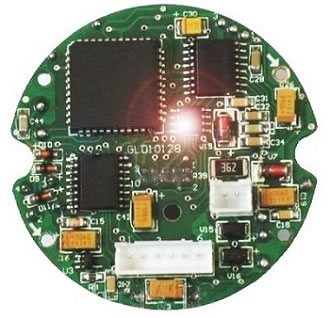

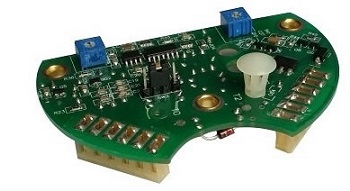

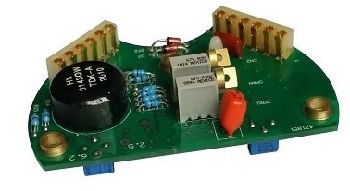

  龙瑞斯1151  3051电容式电路板 More
    1、龙瑞斯1151  3051电容式电路板概述          1151/3051电容式电路板 电容式智能电路板
    龙瑞斯电容式压力变送器 /差压变送器电路板是引进国外先进制造技术和设
备,并吸取了国外同类产品的先进工艺研制而成,电路板的电子元器件和关键零
部件均选用国际上高品质产品,采用激光修正、温度补偿、模拟信号、数字电路
处理等先进技术和工艺,具有线性好、响应速度快、性能稳定等特性。该系列电
容式电路板适用于各种基于1151/3051的电容式压力变送器/差压变送器;它采用
先进的集成电路和表面安装工艺,全部功能集中在一块电路板上;其安装接线方
式和尺寸与1151/3051系列压力变送器/差压变送器兼容;该系列电路板还有智能
型可选,其通信与HART协议兼容, 可以实现HART手抄器调试及RS485通讯等功能
深受各生产开发商的信耐。
    2、龙瑞斯1151  3051电容式电路板技术参数
❈ 工作电压:24VDC,可选220VAC
❈ 输出信号:4-24mA(普通型)、4-20mA+HART(智能型)
❈ 安装及接线:与1151、3051系列变送器兼容
❈ 量程零点:外部连续可调
❈ 测量精度:量程范围内准确度高于0.05级
❈ 绝缘电阻:电路板接地端与其他端的绝缘电阻不小于20MΩ
❈ 环境温度:-40℃~+85℃
❈ 相对湿度:5%~80%
❈ 启动时间:<2s
❈ 抗干扰性:抗1Hz—100kHz/380V交流变频干扰信号

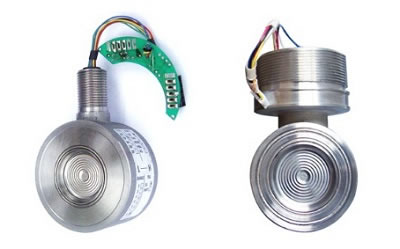

  1151、3051膜盒(δ室) More

    1、龙瑞斯1151、3051膜盒(δ室)概述 1151/3051膜盒 1151/3051电容式传感器
    龙瑞斯电容式传感器引进国外的先进技术, 关键原材料、 元器件采用进口
采用规范化、条理化的生产业程序,严格的产品调试及成品检测等,保证我们的
产品在外观、性能上符合国家标准要求并处于国内领先水平。该传感器具有量程
稳定、零位漂移小、测量精度高等特性。传感器的中心膜片是一个张紧的恒弹性
元件, 过程压力通过两侧的隔离膜片、 灌充油传至中心测量膜片使之变形位移
其位移量与两侧差压成正比。位移量由传感器两侧的电容极板检测,由电子电路
转换成与被测压力、差压成线性关系的二线制4~40mA DC信号输出。由电容式传
感器组成的电容式变送器广泛应用于石油、化工、电站、冶金、轻工、环保工程
等行业。

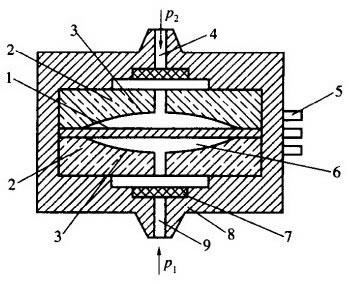

    2、龙瑞斯1151、3051膜盒(δ室)结构拆分
1-弹性膜片(动极)
2-凹玻璃圆片
3-金属镀层(定极) 1-引线
4-低压侧进气孔 2-引线
5-输出端子 3-绝缘体
6-空腔 4-张紧平膜片
7-过滤器 5-球面电极
8-壳体
9-高压侧进气孔
差动电容式压力传感器 单电容式压力传感器
