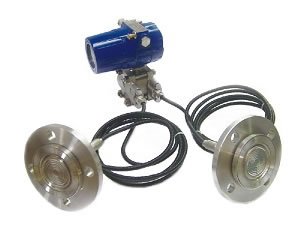

| 1、LRS66YCL压差式液位计概述 |
 详细资料下载 |
|
|
| 本系列压差式液位计采用成熟合理技术生产的高精度小型化智能型特征化压差 |
 |
| 传感器，变送器采用合理高精密集成放大电路，具有精度高、可靠性好、响应速 |
| 度快等特性。该系列液位变送器通过安装在管道或容器上的远传装置来感测介质 |
| 液位，变送器主体与传感器部分隔离，液位信号经毛细管内的灌充硅油传递到变 |
| 送器的主体，主体部分是一个张紧的弹性元件，它对于两侧接收的不同液位信号 |
| 产生相应变形位移，这种位移转变为电容极板上形成的差动电容，经电子线路处 |
| 理将差动电容转换成4-20mA、0-10V等电信号， 供给PLC及二次仪表，实现液位 |
| 的测量与控制。可以广泛用于石油、化工、冶金、电力、食品、造纸、医药、纺 |
| 织等工业生产过程中，介质液位的测量与控制。尤其适合密闭带压容器内高温介 |
| 质的液位测量。 |
|
| 2、LRS66YCL压差式液位计主要功能特点及其应用领域 |
| |
| 主要功能特点 |
|
适用领域 |
| ◆ 检测液位压差，转换成4-20mA、0-10V等电信号输出 |
◆ 石油、石化、化工、煤矿、冶金、电力、机械、建材、钢铁 |
| ◆ 双法兰压差式设计，可用于密闭容器介质液位测量 |
◆ 水处理工程、环保净化、水产养殖、农业灌溉、畜牧业等 |
| ◆ 远传设计，可用于高温、高粘度、卫生场合、腐蚀性等特殊场合 |
◆ 食品、饮料、乳业、酿酒、制药、自来水厂、水塔、城市用水等 |
| ◆ 法兰安装、卡箍快装、螺纹安装等多种过程连接方式可选 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域，酸碱储罐、储油罐 |
| ◆ 高测量精度，智能精度±0.1 %，模拟型精度±0.2 % |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
| |
|
| 3、LRS66YCL压差式液位计技术参数 |
| |
测量原理
|
金属电容式
|
|
防爆等级 |
本安型ExiaⅡCT6 限防爆型产品
|
供电电压
|
12～36VDC（一般24VDC）
|
|
隔爆型Exd ⅡBT4 限防爆型产品
|
输出信号
|
4～20mA 两线制
|
被测介质
|
液体、浆体
|
| |
0～10mA 四线制
|
正负迁移
|
正迁移量可达500 %，负迁移量可达600 %
|
| |
4～20mA + HART 协议
|
产品调节
|
零位、量程外部连续可调节
|
负载电阻
|
0～750Ω (一般250Ω)
|
测量速率
|
0.1S ～ 16S连续可调
|
| 精度等级 |
智能精度±0.1 %
|
电源影响
|
小于输出范围的±0.005 %/V
|
| |
模拟型精度±0.2 %
|
负载影响
|
电源稳定时，无负载影响
|
防护等级
|
IP67
|
振动影响
|
在任何方向上振动200Hz，引起的误差为量程范围的0.05 %/g
|
| 介质温度 |
-40～185℃ （普通型）
|
安装位置影响
|
当工作膜片未垂直安装时，可能产生不大于0.24kPa的零位误差
|
| |
15～375℃（高温型）
|
安装方式
|
法兰安装、卡箍快装、螺纹安装等各种定制规格
|
环境温度
|
-40 ～ 85℃（变送器本体）
|
指示器 |
线性指示0～100%
|
| 储藏温度 |
-40 ～ 100 ℃ |
|
3-1/2位LCD液晶显示 |
|
|
|
| 4、LRS66YCL压差式液位计技术选型 |
| |
|
| LRS66YCL |
普通型压差式液位变送器 |
| LRS68YCL |
智能型压差式液位变送器 |
| |
代码 |
应用场合 |
| 2D |
应用于密闭带压容器 |
| 1G |
应用于敞口常压容器 |
| |
代码 |
量程范围 |
精度 |
| 3 |
0-0.1 ～ 0.8 米 |
0.2% |
| 4 |
0-0.6 ～ 4 米 |
0.2% |
| 5 |
0-3 ～ 18 米 |
0.2% |
| 6 |
0-11 ～ 69 米 |
0.2% |
| 7 |
0-30 ～ 200 米 |
0.2% |
| 8 |
0-100 ～ 600 米 |
0.2% |
| 9 |
0-300 ～ 2000 米 |
0.2% |
| |
代码 |
输出信号 |
| A |
4-20 mA DC |
| B |
4-20 mA DC + HART 信号 |
| |
代码 |
法兰材料 |
隔离膜片 |
| 16 |
碳钢镀镍 |
316 不锈钢 |
| 36 |
316 不锈钢 |
316 不锈钢 |
| |
代码 |
远传个数 |
| S1 |
一个远传装置（限敞口常压容器） |
| S2 |
两个远传装置 |
| |
代码 |
单边毛细管长度（m） |
| A |
1.5 |
| B |
3.0 |
| C |
4.5 |
| D |
6 |
| E |
7.5 |
| F |
10 |
| G |
12 |
| H |
15 |
| |
代码 |
选用件 （不选则不填） |
| M1 |
0～100% 线性指示表 |
| M3 |
3 1/2 LCD 数字线性显示表 |
| B1 |
管装弯支架 |
| B2 |
板装弯支架 |
| B3 |
管装平支架 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
|
| LRS66YCL |
2D |
3 |
A |
16 |
S1 |
B |
M1 |
选型举例 |
|
| |
|
| 远传装置选型 |
| 3066 |
远传装置 |
| |
代码 |
组件结构 |
| ECW |
平面式毛细导压管远传法兰装置 |
| KCW |
卡箍式毛细导压管远传快装装置 |
| TCW |
插入式毛细导压管远传法兰装置 |
| |
代码 |
安装规格 |
| 11 |
DN25 |
| 12 |
1” |
| 21 |
DN32 |
| 22 |
1-1/2” |
| 31 |
DN50 |
| 32 |
2” |
| 41 |
DN80 |
| 42 |
3” |
| 51 |
DN100 |
| 52 |
4” |
| 61 |
DN150 |
| 62 |
6” |
| |
代码 |
远传法兰膜片材质(接触液体的膜片材质) |
| A |
316L |
| B |
哈氏合金 B |
| C |
哈氏合金 C |
| D |
钽膜片 |
| E |
钛膜片 |
| F |
PTFE |
| |
代码 |
壳体材料 |
| 11 |
316SST |
| |
代码 |
耐温等级 |
| A |
150℃ |
| B |
185℃ |
| C |
315℃ |
| D |
375℃ |
| |
代码 |
填充液 |
| 4 |
硅油 M5 |
| 5 |
硅油 M50 |
| 6 |
高温油 |
| 7 |
卤烃油，用于测量氧气 O2 |
| 8 |
食用油，符合 FDA 规定 |
| 9 |
甘油 / 水 |
| |
|
| 3066 |
ECW |
11 |
A |
11 |
A |
4 |
选型举例 |
|
