  气动执行器  气动执行机构 More


  1、气动执行器概述 气动执行器气动执行机构
    本系列气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动
执行机构或气动装置，不过一般通俗的称之为气动头。
    本系列气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜
式、活塞式、拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场
合；而薄膜式行程较小，只能直接带动阀杆；拨叉式气动执行器具有扭矩大、空
间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观，常用在大扭矩的
阀门上；齿轮齿条式气动执行机构具有结构简单，动作平稳可靠，并且具有安全
防爆等优点，在发电厂、化工、炼油、冶金、采矿等对安全要求较高的生产过程
中有广泛的应用。
  2、气动调节器性能和设计特点
◆ 紧凑的双活塞齿轮齿条机构，角行程输出；
◆ 标准连接法兰更换和安装更方便；
◆ 四方、扁平输出轴顶部易于手动操作；
◆ 缸体材料为不锈钢和压铸铝合金。
  3、气动执行器工作原理

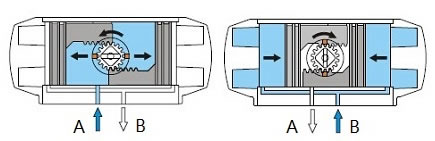

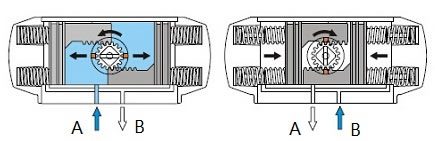

双作用气动执行器工作原理 单作用带弹簧复气动执行器工作原理
当气源压力从气口A进入气缸两活塞之间中腔时，使两活塞分离向气缸  当气源压力从气口A进入气缸两活塞之间中腔时，使两活塞分离向气缸
两端方向移动，两端气腔的空气通过气口B排出，同时使两活塞齿条同  两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口B排出
步带动输出轴 (齿轮)逆时针方向旋转 。反之气源压力从气口A进入气  同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。 在气源压
缸两端气腔时，使两活塞向气缸中间方向移动 ，中间气腔的空气通过  力经过电磁阀换向后， 气缸的两活塞在弹簧的弹力下向中间方向移动
气口B排出同时使两活塞齿条同步带动输出轴 (齿轮)顺时针方向旋转。  中间气腔的空气从气口A排出， 同时使两活塞齿条同步带动输出轴(齿
（如果把活塞相对反方向安装，输出轴即变为反向旋转）  轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出
   轴即变为反向旋转）
  4、气动执行器技术参数
指 示 器 标准指示器，便于安装限位开关、定位器等阀门附件  轴承、导板 采用低摩擦、长寿命复合材料，避免了金属与金属的直
输 出 轴 镀镍合金钢、高精度一体式输出轴   接接触，维修更换简单方便。
  可根据客户要求定制尺寸和不锈钢材料  使用流体 空气、无腐蚀性气体和油
缸　　体 压铸铝合金缸体可以采用硬质氧化、环氧树脂喷涂  压力范围 双作用1～10巴(Bar)，单作用2～10巴(Bar)
  PTFE涂层或镀镍满足不同要求  环境温度 标准型(使用丁腈橡胶O型圈)-20℃～+80℃
盖　　体 压铸铝合金表面金属粉末喷涂各种颜色或镀镍处理   低温型(使用硅橡胶O型圈) -40℃～+80℃
活　　塞 双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位   高温型(使用氟橡胶O型圈) -20℃～+150℃
  置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变  行程调整 在90度位置有±4度的可调范围
  旋转方向。  润　　滑 在正常工作条件下，不需添加润滑剂
  4、气动执行器输出力矩
1、单作用执行器输出力矩　　单位：Nm
单作用执
行器型号		 单侧弹簧
数量		 输入气源压力（单位：bar） 弹簧输出力矩
3 4 5 6 7 8
0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90°
SR-45 3 4.7 2.2 7.6 5.1 10.6 8.1 13.5 11 16.4 13.9 19.3 16.8 4 6.5
4     6.2 2.9 9.2 5.9 12.1 8.8 15 11.7 17.9 14.6 5.4 8.7
5         7.8 3.7 10.7 6.6 13.6 9.5 16.5 12.4 6.8 10.9
6             9.4 4.5 12.3 7.4 15.2 10.3 8.1 13
SR-63（60） 3 13.3 5.5 20.3 12.5 27.3 19.5 34.3 26.5 41.3 33.5 48.3 40.5 7.6 15.4
4     17.7 7.3 24.7 14.3 21.7 21.3 38.7 28.3 45.7 35.3 10.2 20.6
5         22.2 9.2 29.2 16.2 36.2 23.2 43.2 30.2 12.7 25.7
6             26.6 11 33.6 18 40.6 25 15.3 30.9
SR-83（85） 3 26.4 14.4 41.5 29.5 56.6 44.6 71.7 59.7 86.8 74.8 101 89.9 18.9 30.9
4     35.2 19.2 50.3 34.3 65.4 49.4 80.5 64.5 95.7 79.6 25.2 41.2
5         44 23.9 59.1 39 74.2 54.1 89.3 69.2 31.5 51.6
6             52.8 28.7 67.9 43.8 83 58.9 37.8 61.9
SR-105 3 37.3 11.5 62.8 37 88.2 62.4 113 87.9 139 113 164 138 39.1 64.9
4     49.8 15.3 75.2 40.7 100 66.2 126 91.7 151 117 52.1 86.6
5         62.2 19.3 87.7 44.8 113 70.3 138 95.8 65.1 108
6             74.6 23.8 100 49.3 125 74.8 78.2 129
SR-125 3 74.4 19 124 69 174 119 223 168 274 218 324 268 73.6 129
4     99.8 26 149 76 199 125 249 175 299 225 98.2 172
5         126 33 175 82 225 132 275 182 122 215
6             150 39 200 89 250 139 147 258
SR-140 3 158 39 241 122 324 205 407 288 490 371 573 454 91.3 210
4     211 51 294 134 377 217 460 300 543 383 121 281
5         263 64 346 147 429 230 512 313 152 351
6             316 77 399 160 482 243 182 421
SR-160 3 207 29 334 156 461 283 587 409 714 536 840 662 172 350
4     276 39 403 166 529 292 656 419 782 545 230 467
5         345 49 471 175 598 302 724 428 288 584
6             414 59 541 186 667 312 345 700
SR-210 3 532 127 808 403 1084 679 1360 955 1636 1231 1912 1507 296 701
4     709 169 985 445 1261 721 1537 997 1813 1273 395 935
5         886 211 1162 487 1438 763 1714 1039 494 1169
6             1063 253 1339 529 1615 805 593 1403
SR-270 3 810 51 1274 515 1791 1032 2201 1442 2664 1905 3128 2369 580 1339
4     1080 69 1597 586 2007 996 2470 1459 2934 1923 774 1785
5         1404 139 1814 549 2277 1012 2741 1476 967 2232
6             1621 103 2084 566 2548 1030 1160 2678
SR-300 3 1096 292 1731 927 2367 1563 3002 2198 3637 2833 4273 3469 810 1614
4     1461 389 2097 1025 2732 1660 3367 2295 4003 2931 1080 2152
5         1827 487 2462 1122 3097 1757 3733 2393 1350 2690
6             2192 584 2827 1219 3463 1855 1620 3228
SR-350 3 1733 405 2725 1357 3676 2308 4627 3259 5597 4211 6530 5162 1080 2418
4     2365 541 3316 1492 4267 2443 5219 3395 6170 4346 1440 3264
5         2956 676 3907 1627 4859 2579 5810 3530 1800 4080
6             3407 811 3999 1763 4950 2714 2660 4896
SR-400 3 2418 584 3775 1921 5131 3277 6487 4633 7844 5990 9200 7346 1650 3504
4     3225 752 4581 2109 5937 3466 7294 4822 8650 6178 2200 4672
5         4031 941 5387 2297 6744 3654 8100 5010 2750 5840
6             4837 1129 6194 2488 7550 3842 3300 7008
2、双作用执行器输出力矩　　单位：Nm
双作用执行机
构型号		 输入气源压力（单位：bar）
2 3 4 5 6 7 8 9 10
DA-32 2.3 3.5 4.7 5.9 7.7 8.2 9.4 9.7 11.8
DA-45 5.8 8.7 11.6 14.6 17.5 20.4 23.3 26.3 29.2
DA-63（60） 13.9 20.9 27.9 34.9 41.9 48.9 55.9 62.8 69.8
DA-83（85） 30.2 45.3 60.4 75.5 90.6 105.7 120.8 135.9 151
DA-105 50.9 76.4 101.9 127.3 152.8 178.3 203.8 229.3 254.7
DA-125 55 148 198 248 297 347 397 446 496
DA-140 166 249 332 415 498 581 664 747 830
DA-160 253 379 506 633 759 886 1012 1139 1266
DA-2100 552 828 1104 1380 1656 1932 2208 2484 2760
DA-270 927 1390 1854 2317 2781 3244 3708 4171 4635
DA-300 1270 1906 2541 3177 3812 4447 5038 5718 6354
DA-350 1920 2853 3805 4756 5707 6659 7610 8561 9513
DA-400 2712 4068 5425 6781 8137 9494 10850 12206 13560





 如有任何疑问请直接拨打技术咨询电话 021-57743635
