| 1、LRS65FP负压变送器概述 |
 详细资料下载 |
|
| 本系列LRS65FP负压变送器，采用成熟合理技术生产的高精度、小型化智能电 |
 |
| 容式负压传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提 |
| 高了测量的精度，降低了温度漂移。该产品具有精度高、可靠性好、响应速度快 |
| 性能稳定等特性。该系列负压变送器品种丰富，可实现对负压、绝压真空、差压 |
| 等多种过程参数的测量， 将所测负压信号转换成 4-20mA 、0-10V 等电信号，供 |
| 给PLC及二次仪表，实现过程监测和自动控制功能。现已广泛应用于石油、化工 |
| 冶金、电力、造纸、医药、纺织、环保等行业。 |
| |
| 2、LRS65FP负压变送器的主要功能特点及其适用领域 |
| |
| 主要功能特点 |
|
适用领域 |
| ◆ 可实现对负压、绝压真空、差压等多种过程参数的测量和控制 |
◆ 石油、化工、天然气、煤矿开采、冶金、电力、水泥建材、机械 |
| ◆ 将所测负压信号转换成4-20mA、0-10V等信号，供给PLC及二次仪表 |
◆ 水处理工程、环保净化、水产养殖、农业灌溉、畜牧业等 |
| ◆ 高清LCD显示可选，可实时观测负压信号值 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 智能型HART可选，远程控制与设定更方便 |
◆ 食品、饮料、乳业、酿酒、制药、自来水厂等 |
| ◆ 高测量精度可达±0.1%，可选±0.075% |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
| |
|

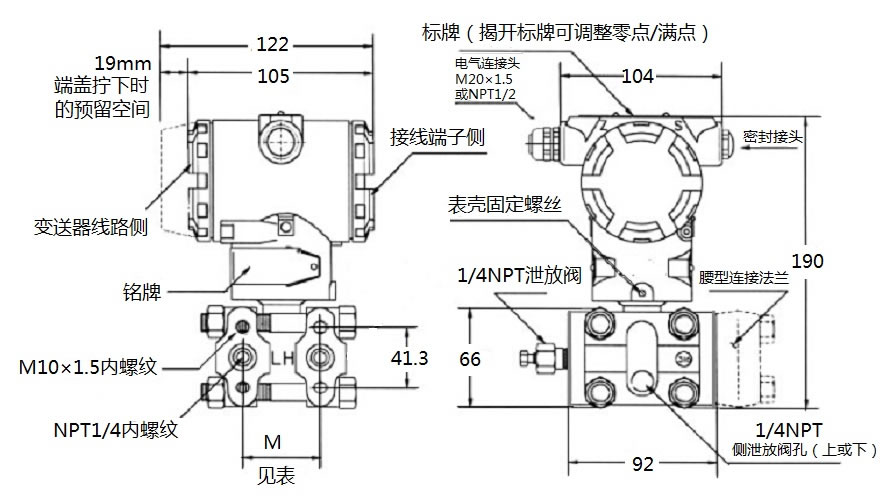

| 3、LRS65FP负压变送器尺寸图 |
|
| 测量范围 |
2、3、4、5 |
6 |
7 |
8 |
9 |
| M（mm） |
54 |
55.2 |
55.6 |
57.2 |
59 |
尺寸图 单位（mm） |
|
|
| 4、LRS65FP负压变送器技术参数 |
| |
精度等级
|
变 送 器 型 号 |
| |
| 65FP智能0.1级 |
65FP智能0.2级 |
65FP 0.25级 |
65FP 0.5级 |
|
1，2
|
| ±0.15% |
±0.2% |
±0.25% |
±0.5% |
|
3～8
|
|
9，0大压力
|
|
远传
|
|
| 不灵敏区 |
无（≤0.01%） |
| 稳定性 |
十二个月内不超过量程的基本误差值 |
| 温度影响 |
精 度 等 级 |
| |
|
1，2
|
| ≤±0.2% |
≤±0.25% |
≤±0.3% |
≤±0.5% |
|
| 3～8 |
| ≤±0.1% |
≤±0.2% |
≤±0.25% |
≤±0.5% |
|
9，0大压力
|
| ≤±0.1% |
≤±0.2% |
≤±0.3% |
≤±0.5% |
|
| 远传 |
| ≤±0.25% |
≤±0.35% |
≤±0.4% |
≤±0.5% |
|
| 重 量 |
约5.4kg（不包括附件，带法兰变送器除外） |
|
| 振动影响 |
在任何方向上振动频率200Hz时，所引起的误差为量程
|
| 范围的0.05%/g；量程代码1，2（微差压）为±0.1%/g |
|
| |
电源影响
|
小于输出范围的±0.005%/V。
|
| 负载影响 |
电源稳定时，无负载影响。 |
| 安装位置影响 |
当工作膜片未垂直安装时，可能会产生约0.24 kPa零位
|
系统误差， 此误差可通过调整零位来消除， 对量程无
|
| 影响。 |
|
| |
| |
| 外壳防护等级 |
IP67 |
| 结构材料 |
压力容室、接头、泄放阀、隔离膜片等与介质接触的零
|
件材料见选型表 。 螺栓为碳钢镀铬； 电气外壳为低铜
|
| 铝合金；
电气外壳表面涂层为环氧喷塑。 |
|
| |
| |
| 导压连接件 |
在压力容室上本身有1/4-18NPT阴螺纹连接螺孔，引压
|
接头连接螺孔有1/2-14NPT阴螺纹， 或M20×1.5—18阳
|
| 螺纹。信号线（电缆）连接孔：G 1/2”螺纹。 |
|
| |
| |
| |
|
|
|
| |
| 5、LRS65FP负压变送器技术选型 |
| |
|
| LRS65 |
普通型电容式负压 绝压 差压变送器 |
| LRS67 |
智能型电容式负压 绝压 差压变送器 |
| |
代码 |
变送器名称 |
| FP |
负压变送器 |
| AP |
绝压力变送器 |
| XP |
差压变送器/差压流量变送器 |
| TP |
压力变送器 |
| |
代码 |
测量量程 |
代码举例 |
| 5K＿ |
横线上填量程 单位kPa |
需测-8000Pa 则填5K8 |
| 9K＿ |
横线上填量程 单位kPa |
需测65KPa 则填9K65 |
| |
代码 |
输出信号 |
| A |
4-20 mA DC |
| B |
4-20 mA DC(为输入压力的平方根，流量变送器专用) |
| H |
4-20 mA DC + HART信号 |
| |
代码 |
|
| 36 |
|
| 37 |
|
| 38 |
|
| 39 |
|
| 40 |
|
| 41 |
|
| 42 |
|
| |
代码 |
选用件 （不选则不填） |
| X1 |
0～100% 线性指示表 |
| X2 |
0～100% 流量指示表 |
| X3 |
3 1/2 LCD 数字线性显示表 |
| X4 |
智能表显示器 |
| Y6 |
管装弯支架 |
| Y7 |
板装弯支架 |
| Y8 |
管装平支架 |
| E2 |
泄放阀在压力室侧面的上部 |
| E3 |
泄放阀在压力室侧面的下部 |
| N |
1/2-14NPT 锥管阴螺纹接头 |
| J |
丁字形阳螺纹M20×1.5接头 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
|
| LRS65 |
FP |
5K8 |
A |
36 |
X1 |
选型举例 |
|
