  7012绝压变送器 绝压变送器 7012绝压传感器 More


    1、7012绝压变送器概述 详细资料下载
    本系列7012绝压变送器是采用成熟合理隔离式传感器芯片，由我厂开发研制的 7012绝压变送器 绝压变送器 7012绝压传感器
一种新型绝压变送器。它具有高品质高性能、能适应在各种工业应用的特点，是
扩散硅精密机械加工、温度补偿、模拟信号处理技术的结晶。该产品结的构简单
安装、使用、维修方便，一体化结构使用免维护。目前已经广泛用于石油、化工
冶金、制药、电力、轻工等领域，实现对液体、气体、蒸汽绝压/压力/ 真空的测
量和控制。

    2、7012绝压变送器主要功能特点及其适用领域

主要功能特点  适用领域
◆ 对介质绝压、真空的实时监测和控制  ◆ 食品、酿酒、制药、自来水厂、水产养殖、农业灌溉、畜牧业等
◆ 结构简单，安装、使用、维修方便，一体化结构使用免维护  ◆ 环保、污水处理厂、水利监测部门等
◆ 高品质高性能，适用范围广  ◆ 天然气、石油、石化、煤矿开采、煤气传输、造船、铁路交通等
◆ 测量精度高达±0.5%FS，可选±0.2%FS  ◆ 化工、冶金、陶瓷、电力、纺织、造纸、化纤、橡胶等工业部门

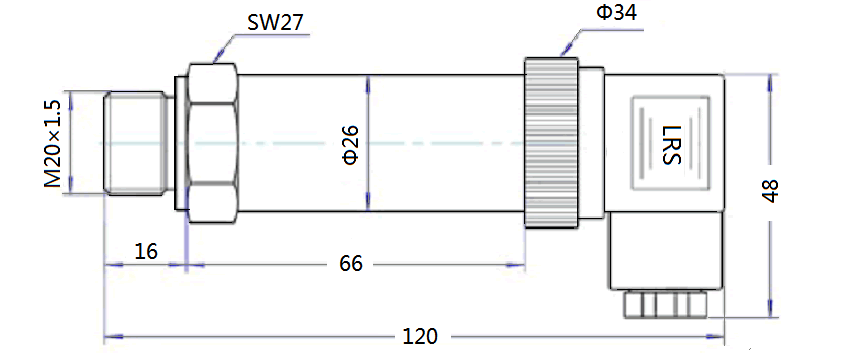

    3、7012绝压变送器尺寸图

尺寸图      单位（mm）
    4、7012绝压变送器技术参数

技术名称 技术指标  工作温度 -25 ～ +80℃
测量原理 扩散多晶硅  防爆等级 本安型ExiaⅡCT6 限防爆型产品
供电电压 12～36VDC（一般24VDC）   隔爆型Exd ⅡBT4 限防爆型产品
输出信号 4～20mA 两线制  被测介质 液体、浆体、蒸汽、气体
  0～5V 三线制  测量范围 －100kPa～6000kPa（以大气压为标准）
  0～10V 三线制   0 kPa～6000kPa（以真空为标准）
  1～5V 三线制  主体接液材质 316L 不锈钢
  1～10V 三线制  过压极限 标定量程的2倍
负载电阻 0～750Ω (一般采用250Ω)  外磁场强度 ≤400A/m
精度等级 ±0.5%FS，可选±0.2%FS  环境温度影响 0.15 % FS/10K
防护等级 IP67  安装方式 M20×1.5、M12×1、G1/2、G1/4、NPT1/2各种定做规格

    5、7012绝压变送器技术选型

7012AP  绝压变送器（以真空为参考点） 又名真空压力变送器
7012FP  负压变送器（比大气压压力小，以大气压为参考点） 又名负压 压力变送器
  代码
 测量量程 代码举例 可选范围
5K＿
 横线上填量程 单位kPa 需测-8000Pa 则填5K8 －100～0 kPa
9K＿
 横线上填量程 单位kPa 需测65kPa 则填9K65 0kPa～6000kPa
  代码  信号类型
A  输出信号 4～20 mA
B  输出信号 1～5   V
C  输出信号 0～5   V
D  输出信号 0～10  V
F  带 Modbus RTU通讯协议（Modbus serial RS485）
  代码  过程连接方式外螺纹（法兰连接可特殊订货）
80  M20×1.5
90  G 1/2
99  定制各螺纹接口:NPT1/2  M12×1  G1/4 等
  代码  显示表头选项
B  标准型（不带显示表头）
C  带 LCD 表头（液晶显示）
  1  普通型
2  高温型（120℃） 限 M20×1.5连接螺纹
3  高温型（185℃） 限 M20×1.5连接螺纹
4  隔爆型
5  本安型
  代码  接线端子
F  赫斯曼
G  直接出线
H  航空插头

7012AP 9K65 A 80 B 1 F 选型举例



详细资料下载



 如有任何疑问请直接拨打技术咨询电话 021-57743635
