| 1、3051压力变送器等电容式压力变送器概述 |
 详细资料下载 |
|
| 本系列3051压力变送器等，是用稳定合理技术生产的高精度小型智能电容式压 |
 |
| 力传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测 |
| 量精度，降低了温度漂移。放大线路中有反极性保护和过载保护电路，可防止因 |
| 接线错误而造成的变送器损坏。该系列压力变送器品种丰富，可实现自微差压到 |
| 大差压、从低压力到高压力、绝压真空、高静压的测量，将所测压力信号转换成 |
| 4--20mA、0--10V等电信号输出， 以供给指示报警仪、记录仪、调节器等二次仪 |
| 表进行测量、指示和过程调节。可应用于石油、化工、冶金、电力、造纸、医药 |
| 纺织、环保等行业的差压、压力等过程参数的测量。 |
|
| 2、3051压力变送器等主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适用领域 |
| ◆ 将压力值转换成标准的4-20mA、0-10V等信号，供给PLC及二次仪表 |
◆ 天然气、石油、石化、煤矿开采、煤气传输 |
| ◆ 可实现对待测压力的实时监测和控制 |
◆ 科学实验、军工等领域，环保、污水处理厂、水利检测等部门 |
| ◆ 智能型HART可选，更便于监测与设定 |
◆ 化工、冶金、陶瓷、电力、纺织、造纸、化纤、橡胶等工业部门 |
| ◆ 防护等级IP67，专业的防雷设计，适合各种恶劣环境下工作 |
◆ 食品、酿酒、制药、自来水厂、水产养殖、农业灌溉、畜牧业等 |
| ◆ 超高的测量精度：±0.1%FS，可选±0.075%FS |
◆ 机械、建材、铁路交通、造船、航空航天等重工业，智能建筑 |
|
|

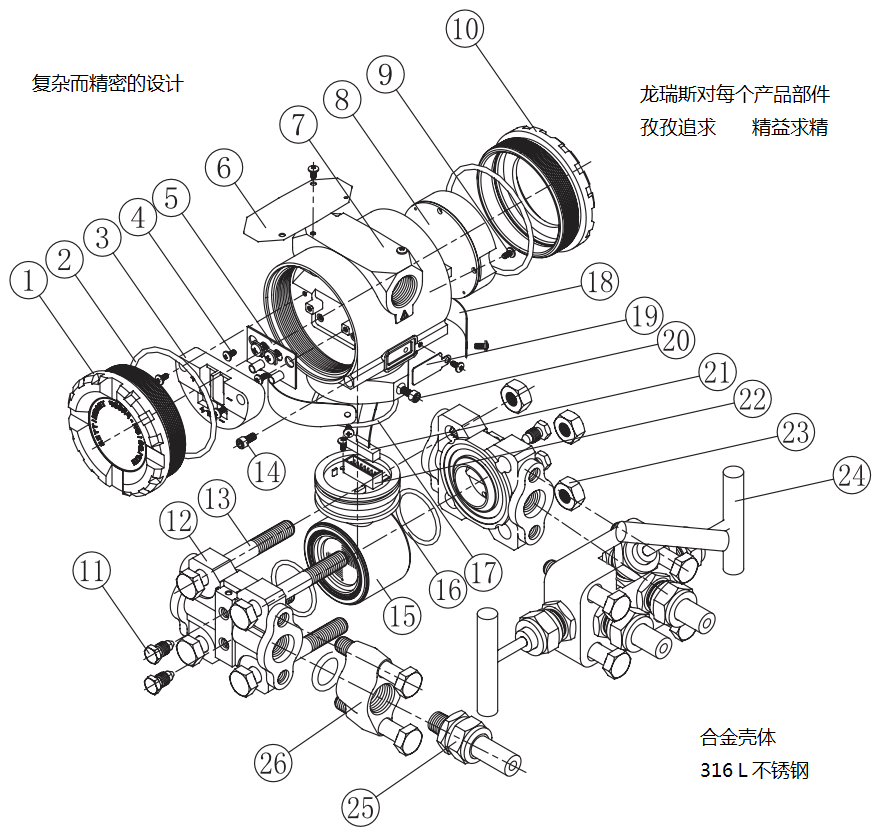

| 3、3051压力变送器等整机结构 |
| |
 |
| 01 |
端盖 |
02 |
密封圈 |
03 |
接线端子盖 |
04 |
电路板安装螺钉 |
05 |
防雷击接线电路板 |
| 06 |
铭牌 |
07 |
壳体 |
08 |
表头 |
09 |
表头安装螺钉 |
10 |
表头盖 |
| 11 |
排气排液阀 |
12 |
模板 |
13 |
螺钉M10 |
14 |
盖子锁螺钉 |
15 |
传感器 |
| 16 |
密封圈 |
17 |
密封圈 |
18 |
位号牌 |
19 |
调零标牌 |
20 |
壳体锁紧螺钉 |
| 21 |
排线 |
22 |
电路板 |
23 |
螺母M10 |
24 |
三阀组(选用) |
25 |
焊管接头（选用） |
| 26 |
腰形法兰（选用） |
|
|
|
|
|
|
|
|
|
| |
| 4、3051压力变送器等技术参数
| |
| |
精度等级
|
变 送 器 型 号 |
| |
| 3051智能0.1级 |
3051智能0.2级 |
3051 0.25级 |
3051 0.5级 |
|
1，2
|
| ±0.15% |
±0.2% |
±0.25% |
±0.5% |
|
3～8
|
|
9，0大压力
|
|
远传
|
|
| 不灵敏区 |
无（≤0.01%） |
| 稳定性 |
十二个月内不超过量程的基本误差值 |
| 温度影响 |
精 度 等 级 |
| |
|
1，2
|
| ≤±0.2% |
≤±0.25% |
≤±0.3% |
≤±0.5% |
|
| 3～8 |
| ≤±0.1% |
≤±0.2% |
≤±0.25% |
≤±0.5% |
|
9，0大压力
|
| ≤±0.1% |
≤±0.2% |
≤±0.3% |
≤±0.5% |
|
| 远传 |
| ≤±0.25% |
≤±0.35% |
≤±0.4% |
≤±0.5% |
|
| 重 量 |
约5.4kg（不包括附件，带法兰变送器除外） |
|
| 振动影响 |
在任何方向上振动频率200Hz时，所引起的误差为量程
范围的0.05%/g；量程代码1，2（微差压）为±0.1%/g |
| |
电源影响
|
小于输出范围的±0.005%/V。
|
| 负载影响 |
电源稳定时，无负载影响。 |
| 安装位置影响 |
当工作膜片未垂直安装时，可能会产生约0.24 kPa零位
系统误差， 此误差可通过调整零位来消除， 对量程无
影响。 |
| |
| |
| 外壳防护等级 |
IP67 |
| 结构材料 |
压力容室、接头、泄放阀、隔离膜片等与介质接触的零
件材料见选型表 。 螺栓为碳钢镀铬； 电气外壳为低铜
铝合金；
电气外壳表面涂层为环氧喷塑。 |
| |
| |
| 导压连接件 |
在压力容室上本身有1/4-18NPT阴螺纹连接螺孔，引压
接头连接螺孔有1/2-14NPT阴螺纹， 或M20×1.5—18阳
螺纹。信号线（电缆）连接孔：G 1/2”螺纹。 |
| |
| |
| |
|
|
| |
| 5、3051压力变送器等技术选型 |
| |
|
| 3051 |
智能电容式压力/压差/差压变送器 |
| 3151 |
智能电容式压力/压差/差压变送器 |
| 3251 |
智能电容式压力/压差/差压变送器 |
| 3351 |
智能电容式压力/压差/差压变送器 |
| 3851 |
智能电容式压力/压差/差压变送器 |
| |
代码 |
变送器名称 |
| DR |
微差压变送器 |
| DP |
差压变送器/差压流量变送器 |
| HP |
高静压差压变送器/高静压差压流量变送器 |
| AP |
绝压力变送器 |
| TG |
直接安装型压力变送器 |
| GP |
压力变送器 |
| |
代码 |
|
| 1 |
|
| 2 |
|
| 3 |
|
| 4 |
|
| 4D |
|
| 5 |
|
| 5D |
|
| 6 |
|
| 6D |
|
| 7 |
|
| 8 |
|
| 9 |
|
| 0 |
|
| |
代码 |
输出信号 |
| E |
4-20 mA DC |
| F |
4-20 mA DC(微差压专用) |
| J |
4-20 mA DC(为输入压力的平方根，流量变送器专用) |
| S |
4-20 mA DC + HART信号 |
| |
代码 |
法兰接头 |
排气/排液阀 |
隔离膜片 |
填充液 |
| 22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
| 23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
硅油 |
| 24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
硅油 |
| 25 |
316不锈钢 |
316不锈钢 |
钽 |
硅油 |
| 33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
| 35 |
哈氏合金C |
哈氏合金C |
钽 |
硅油 |
| 44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
硅油 |
| |
代码 |
选用件 |
| M1 |
0～100% 线性指示表 |
| M2 |
0～100% 流量指示表 |
| M3 |
3 1/2 LCD 数字线性显示表 |
| M4 |
智能表显示器 |
| B1 |
管装弯支架 |
| B2 |
板装弯支架 |
| B3 |
管装平支架 |
| D1 |
泄放阀在压力室侧面的上部 |
| D2 |
泄放阀在压力室侧面的下部 |
| N |
1/2-14NPT 锥管阴螺纹接头 |
| J |
丁字形阳螺纹M20×1.5接头 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
| 3051 |
GP |
7 |
E |
22 |
M1 |
选型举例 |
|
