| 1、电磁流量计概述 |
 详细资料下载 |
|
| 本系列电磁流量计，是我公司采用合理的成熟技术研制、开发的一款全智能型 |
 |
| 流量计，其核心是法拉第电磁感应定律。变送器部分全部采用合理芯片、元器件 |
| 具有高精度、高稳定性、可靠性好、响应速度快、使用寿命长等特性。传感器主 |
| 体材料采用不锈钢外包钢板，连接为法兰或卡箍，衬里材料采用聚四氟乙烯，满 |
| 足防腐防爆要求。现已广泛用于石油、化工、环保、制药、纺织、钢铁、建材等 |
| 行业中介质流量的测量与控制。 |
| |
| 2、电磁流量计主要功能特点及其适用领域 |
| |
| 主要功能特点 |
|
适用领域 |
| ◆ 将流量信号转换成4-20mA、0-10V等电信号输出，智能型HART可选 |
◆ 石油、石化、煤矿开采、冶金、电力、水泥建材、机械、钢铁 |
| ◆ 高精度、高稳定性、可靠性好、响应速度快、使用寿命长 |
◆ 化工、造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 法兰连接或卡箍连接等多种过程连接方式可选 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等 |
| ◆ 316L不锈钢、哈氏合金B、哈氏合金C、钛、钽等多种电极材料可选 |
◆ 污水处理、环保净化、水利检测、自来水厂、城市供水 |
| ◆ 测量精度：±0.5% FS 可选±0.25% FS |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
| |
|

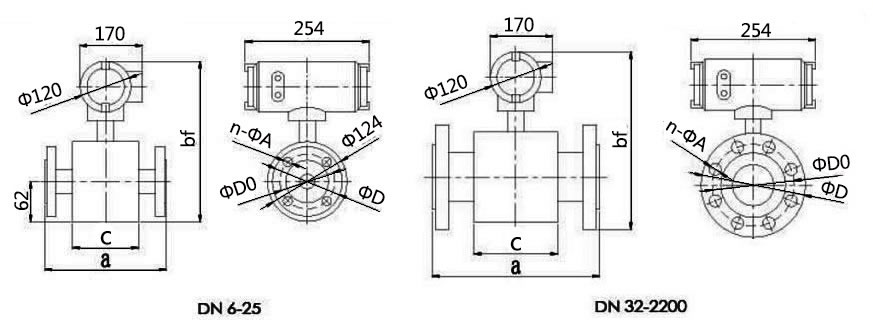

| 3、电磁流量计尺寸规格 |
| |
 |
| DN |
额定压力（MPa） |
仪表外形尺寸（mm） |
法兰连接尺寸（mm） |
| a |
bf |
c |
D |
D0 |
n×A |
| 6 |
4.0 |
102 |
252 |
62 |
76 |
58 |
4-φ7 |
| 10 |
150 |
322 |
82 |
90 |
60 |
4-φ14 |
| 15 |
150 |
322 |
82 |
95 |
65 |
4-φ14 |
| 20 |
150 |
322 |
78 |
105 |
75 |
4-φ14 |
| 25 |
150 |
312 |
78 |
115 |
85 |
4-φ14 |
| 32 |
150 |
327 |
74 |
135 |
100 |
4-φ18 |
| 40 |
150 |
335 |
74 |
145 |
110 |
4-φ18 |
| 50 |
200 |
354 |
86 |
160 |
125 |
4-φ18 |
| 65 |
200 |
366 |
92 |
180 |
145 |
8-φ18 |
| 80 |
200 |
385 |
92 |
195 |
160 |
8-φ18 |
| 100 |
1.6 |
250 |
406 |
114 |
215 |
180 |
8-φ18 |
| 125 |
250 |
436 |
114 |
245 |
210 |
8-φ18 |
| 150 |
300 |
465 |
136 |
280 |
240 |
8-φ23 |
| 200 |
1.0 |
350 |
518 |
156 |
335 |
295 |
8-φ23 |
| 250 |
400 |
570 |
202 |
390 |
350 |
12-φ23 |
| 300 |
500 |
620 |
230 |
440 |
400 |
12-φ23 |
| 350 |
500 |
675 |
278 |
500 |
460 |
16-φ23 |
| 400 |
600 |
733 |
320 |
565 |
515 |
16-φ25 |
| 450 |
600 |
782 |
374 |
615 |
565 |
20-φ25 |
| 500 |
600 |
835 |
388 |
670 |
620 |
20-φ25 |
| 600 |
600 |
940 |
408 |
780 |
725 |
20-φ30 |
| 700 |
700 |
1048 |
520 |
895 |
840 |
24-φ30 |
| 800 |
800 |
1160 |
580 |
1010 |
950 |
24-φ34 |
| 900 |
900 |
1260 |
660 |
1110 |
1050 |
28-φ34 |
| 1000 |
1000 |
1370 |
720 |
1220 |
1160 |
28-φ34 |
| 1200 |
0.6 |
1200 |
1585 |
1130 |
1405 |
1340 |
32-φ34 |
| 1400 |
1400 |
1810 |
1260 |
1630 |
1560 |
36-φ36 |
| 1600 |
1600 |
2040 |
1450 |
1830 |
1760 |
40-φ36 |
| 1800 |
1800 |
2250 |
1640 |
2045 |
1970 |
44-φ39 |
| 2000 |
2000 |
2460 |
1820 |
2265 |
2180 |
48-φ42 |
|
| |
|
| 4、电磁流量计技术参数 |
| |
被测介质电导率
|
＞5μS/cm |
|
防护等级 |
传感器IP68，整机IP67 |
测量精度
|
±0.5% FS 可选±0.25% FS
|
供电电源
|
220V AC；24V DC
|
重复精度
|
±0.1% FS
|
法兰标准 |
机标JB/T81-94；国标GB/T9119-2000或按用户指定
|
| 电流输出信号 |
4～20mA DC 负载电阻≤750Ω 可叠加HART协议
|
功率消耗 |
整套≤20VA
|
| |
0～10V 负载电阻≧1.5 KΩ
|
主体材料 |
测量管 标准304#不导磁卫生型耐酸不锈钢
|
频率输出信号
|
1～5000 Hz
|
|
外壳 A3钢
|
脉冲输出信号
|
1～5000 CP/s
|
衬里材料
|
PE（聚乙烯）
|
| 工作温度 |
介质温度≤180℃
|
|
PO（聚烯烃树脂）
|
| |
空气温度≤ 85℃
|
|
PTFE/F4（聚四氟乙烯）
|
| 工作压力 |
常规1.6MPa（与口径有关）
|
|
氯丁橡胶
|
| |
特殊订货，可达40 MPa（常用于油田高压注水）
|
|
聚氨酯橡胶
|
励磁电流
|
250mA
|
电极材料
|
316L不锈钢、哈氏合金B、哈氏合金C、钛Ti、钽Ta
|
| |
|
| 5、电磁流量计技术选型 |
| |
|
| LD |
管道式电磁流量计 |
| LDB |
管道式标准智能电磁流量计（带液晶显示） |
| LDE |
管道式super智能电磁流量计（带液晶显示） |
| LDG |
管道式智能电磁流量计（带液晶显示） |
| |
代码 |
传感器管道口径 ( 请直接将口径值填入代码栏 ) |
| 见右 |
10、15、20、25、32、40、50、65、80、100、125、150、200……1200、1400、1600 |
| |
代码 |
测量电极材质（电极材料的耐腐性可参阅选型助手） |
| A |
316L |
| B |
哈氏合金-B |
| C |
哈氏合金-C |
| D |
钛 |
| T |
钽 |
| |
代码 |
传感器衬里材质（衬里材料的性能可参阅选型助手） |
| 1 |
PE ( 聚乙烯 ) |
| 2 |
PO ( 聚烯烃树脂 ) |
| 3 |
氯丁橡胶 |
| 4 |
聚氨酯橡胶 |
| 5 |
聚四氟乙烯 ( PTFE/F4 ) |
| |
代码 |
被测介质温度 |
| F |
≤60℃ |
| G |
≤120℃ （必须选择PTFE衬里 ） |
| H |
≤180℃ （必须选择PTFE衬里 限分体式流量计 ） |
| |
代码 |
接地环/电极选项 |
| 0 |
不需接地环/电极（适用金属管道或附近无干扰源情况） |
| 2 |
接地环/电极材质同测量电极材质 |
| |
代码 |
流量计结构及外壳防护等级 |
| Y |
一体化 IP67 |
| F |
分体式 IP68 默认电缆长8米，其他长度另注 |
| |
代码 |
输出信号 |
| 2 |
4-20 mA DC |
| 3 |
4-20 mA DC + 1～5 kHz频率信号 |
| 4 |
4-20 mA DC + 1～5 kCP/s脉冲信号 |
| |
代码 |
通讯方式 |
| W |
无需通讯 |
| R |
带RS232 通讯协议 |
| S |
带RS485 通讯协议 |
| H |
带 Hart 通讯协议 |
| |
代码 |
供电电源 |
| 7 |
24VDC |
| 8 |
220V AC |
| |
流量计压力等级及流量范围 |
| |
| LDG |
100 |
A |
2 |
F |
0 |
Y |
2 |
W |
8 |
1.6MPa 60m3/h |
选型举例 |
|
