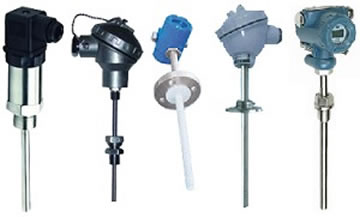

| 1、3140一体化温度变送器概述 |
 详细资料下载 |
|
| 本系列3140一体化温度变送器是温度传感器与变送器的有机结合。温度传感装 |
 |
| 置将接收到的温度传递给变送器，经电路处理转化成与温度成线性关系的标准的 |
| 4-20mA、0-10V 等电信号，供给PLC、显示仪表、调节器、记录仪等，实现对温 |
| 度的实时测量与控制。该系列温度变送器采用优质合理芯片、元器件，由我公司 |
| 研发设计而成，具有响应速度快、精度高、能耗低、长期稳定性好等特性，一体 |
| 化设计安装使用方便。现已广泛用于石油、化工、冶金、制药、采矿、钢铁等领 |
| 域生产过程中对温度的测量与控制。 |
|
| 2、3140一体化温度变送器主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适应领域 |
| ◆ 将温度信号转换成与之成线性关系的4-20mA、0-10V等电信号输出 |
◆ 天然气、石油、化工、煤矿开采、冶金、电力、水泥建材、机械 |
| ◆ 安装简单方便，多种测温范围可选 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 螺纹连接、法兰连接等多种过程连接可选，适应不同安装环境 |
◆ 钢铁、铁路交通、造船、航空航天、科学实验、军工领域 |
| ◆ 反应速度快、精度高、长期稳定性好 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等 |
| ◆ 测量精度：±0.5%FS可选±0.2%FS |
◆ 锅炉、熔炉、自动化系统温度测量与控制、智能建筑等 |
|
|
| 3、3140一体化温度变送器在不同位置的安装示例 |
|
 |
 |
 |
 |
| 在弯曲管道上的安装 |
在水平管道上的安装 |
在垂直管道上的安装 |

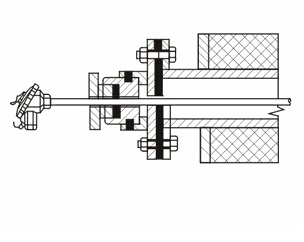

锅炉烟道端口的密封安装 |
|
|
| 4、3140一体化温度变送器技术参数 |
| |
类别
|
温度变送器
|
|
测量精度
|
±0.5%FS可选±0.2%FS
|
分度号
|
测量范围（单位℃） |
被测介质 |
液体、气体、蒸汽 |
S
|
600-1300～1600
|
额定工作条件
|
|
B
|
800-1600～1800
|
环境温度
|
-25～75℃
|
Pt100
|
0-50、100、200、400、600，－100～0、－200～500
|
防护等级
|
IP65
|
K
|
0-300～600、800、1000、1100
|
环境温度影响
|
δ≤0.05%/℃
|
E
|
0-300～400、600、800 |
相对湿度 |
5%～95%RH |
Cu50
|
0-50、100、150，－50～150 |
设计
|
|
输出信号
|
|
安装方式
|
M27×2螺纹或法兰连接
|
二线制
|
4～20mA
|
现场显示
|
3 1/2LED 、3 1/2LCD、 0-100% 等分刻度
|
三线制
|
4～20mA、 0-10V、 1-5V、 0-5V
|
热电偶
|
冷端补偿误差小于±1℃
|
| 负载电阻 |
250Ω |
供电电压 |
12～36VDC（一般24VDC） |
|
| |
| 5、3140一体化温度变送器技术选型 |
| |
|
| 3140WB |
温度变送器一体化 |
| 3140WT |
热电阻热电偶 |
| |
代码 |
传感器种类 |
| 1 |
S型热电偶 |
| 2 |
Pt100热电阻（500℃以下量程推荐） |
| 3 |
B型热电偶 |
| 4 |
K型热电偶 |
| |
代码 |
信号类型 |
| A |
输出信号4～20mA 文字注明量程 |
| B |
输出信号1～5 V 文字注明量程 |
| F |
热电阻、电偶（限3140WT型） |
| |
代码 |
过程连接方式 |
| 80 |
M27×2外螺纹 |
| 90 |
DN50法兰连接 |
| 99 |
定制各规格法兰、各种螺纹连接 用文字注明要求 |
| |
代码 |
显示表头选项 |
| B |
普通型（不带显示表头） |
| C |
带LCD表头（液晶显示） |
| E |
带LED表头（数码显示） |
| |
代码 |
外壳选项 |
| 1 |
标准防水外壳 |
| 2 |
铸铝外壳Φ65×88 |
| 3 |
显示表头外壳Φ65×114 （带显示表头必须选择该项） |
| |
代码 |
保护管长度（单位mm） |
| L |
文字注明 例保护管150mm则代码为L150 |
| |
|
| 3140WB |
2 |
A |
80 |
E |
1 |
L150 |
选型举例 |
|
