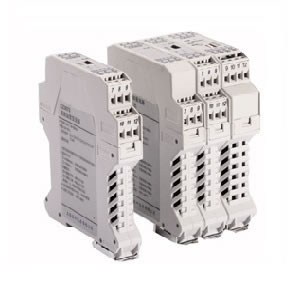

| 1、信号隔离器概述 |
 |
|
| 本光电信号隔离器作为一种输入输出设备应用于工业系统中，它接收输入信 |
| 号，转换成与输入成一定关系的信号，输出给其他设备。它利用光电隔离或电磁 |
| 隔离切断输入信号与输出信号之间的电气连接，起到电气隔离的作用，而并不影 |
| 响信号的传输。另外通过模块内部电路的电气隔离，还可有效避免地线回路电压 |
| 浪涌、感应雷击、静电、热拔插、电磁干扰等因素造成的设备损坏；还可有效消 |
| 除串流、电磁、谐波等干扰信号，显著提高信号质量。另外该系列隔离器还兼具 |
| 信号分配功能，信号在传输过程中会容易遇到多种干扰，为了保证信号稳定，使 |
| 用信号隔离器尤为重要。现在石油、化工、冶金、电力等工业场合均得到了广泛 |
| 应用。 |
|
| 2、信号隔离器主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适用领域 |
| ◆ 电磁隔离技术，将信号直接高效的转换 |
◆ 石油、化工、煤矿开采、冶金、电力、水泥建材、机械 |
| ◆ 通过电源、输入、输出之间的可靠隔离，解决使用现场的干扰问题 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等 |
| ◆ 多回路输入/输出选择，可供多样化应用 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 简易插入式端子台设计，配线及维修方便 |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
|
|
| 3、信号隔离器技术参数 |
| |
| 电源保护 |
电源反向保护 |
|
使用环境 |
周围环境中不得有强烈振动、冲击以及 |
| 隔离电压 |
1500V AC/1min |
|
对产品元器件有腐蚀性的气体、粉尘存在 |
| 电磁兼容性 |
符合 GB/T 18268 《测量、控制和实验室用的电 |
连续工作温度 |
-20℃～+60℃ |
| |
设备电磁兼容性要求》（等同 IEC 61326-1) |
相对湿度 |
10%～90% |
| 静电 |
空气放电8KV |
贮存温度 |
-40℃～+80℃ |
| 脉冲群 |
电源线对地2KV，信号线对地1KV |
安装 |
DIN35mm标准导轨安装 |
| 浪涌 |
线对地2KV，线对线1KV |
端子 |
可插拔，可接0.5mm²～2.5mm²多束或单股电缆 |
| 射频 |
10V/m |
外形尺寸 |
114.5mm×99.0mm×17.5mm（ME17.5） |
| 仪表结构 |
ME系列塑料壳结构 |
|
114.5mm×99.0mm×22.5mm（ME22.5） |
|
| |
| 4、信号隔离器技术选型 |
| |
|
| 类型 |
型号 |
通道数 |
输入 |
输出 |
特征 |
| 开关量输入 |
CZ3011 |
一进一出 |
开关，接近开关 |
继电器 |
有断线检测功能 |
| CZ3111 |
一进二出 |
| CZ3012 |
二进二出 |
| CZ3013 |
一进一出 |
晶体管 |
| CZ3113 |
一进二出 |
| CZ3019 |
二进二出 |
| 开关量输出 |
CZ3021 |
一进一出 |
干接点 |
驱动电流45mA时，输出电压≥12V |
回路输出控制 |
| CZ3022 |
二进二出 |
| CZ3023 |
一进一出 |
独立供电 |
| 模拟量输入 |
CZ3031 |
一进一出 |
二线制变送器 |
4-20mA，HART数字信号 |
回路供电 |
| CZ3032 |
二进二出 |
| CZ3045 |
一进一出 |
独立供电 |
| CZ3047 |
一进一出 |
二线制、三线制变送器，电流源 |
4-20mA、0-20mA、1-5V、0-5V |
独立供电 |
| CZ3035 |
一进一出 |
| CZ3036 |
二进二出 |
| CZ3047T |
一进一出 |
4-20mA |
输出回路供电 |
| CZ3035T |
一进一出 |
| CZ3036T |
二进二出 |
| 模拟量输入 |
CZ3065 |
一进一出 |
4-20mA |
4-20mA |
回路供电 |
| CZ3066 |
二进二出 |
| CZ3065T |
一进一出 |
4-20mA、0-20mA |
| CZ3066T |
二进二出 |
| CZ3084 |
一进一出 |
1-5V、0-5V、2-10V、0-10V |
| CZ3085 |
二进二出 |
| CZ3083 |
一进一出 |
0-5V、1-5V |
0-20mA、4-20MA、0-5V、1-5V、 0-10V |
独立供电 |
| CZ3088 |
二进二出 |
0-10V |
| CZ3089 |
一进二出 |
| 模拟量输出 |
CZ3031 |
一进一出 |
4-20mA，HART数字信号 |
4-20mA，HART数字信号 |
回路供电 |
| CZ3032 |
二进二出 |
| CZ3064D |
四进四出 |
| CZ3067 |
一进一出 |
4-20mA、0-20mA |
4-20mA、0-20mA |
独立供电 |
| CZ3038 |
二进二出 |
| CZ3086 |
一进一出 |
0-20mA |
0-20mA |
| CZ3087 |
二进二出 |
0-5V、0-10V |
0-5V、0-10V |
| 模拟量输入输出 |
CZ3039 |
二进二出 |
4-20mA |
4-20mA |
一路4-20mA输入
一路4-20mA输出 |
| 频率量输入 |
CZ3051 |
一进一出 |
二线制、三线制频率信号源 |
电平、晶体管 |
5V、12V、24V配电 |
| CZ3052 |
二进二出 |
| CZ3053 |
一进二出 |
| 热电阻、热电偶、毫伏信号、电阻、电位器输入 |
CZ3071 |
一进一出 |
热电阻 |
4-20mA、1-5V |
独立供电 |
| CZ3079 |
二进二出 |
| CZ3073 |
一进一出 |
可编程，独立供电 |
| CZ3076 |
一进二出 |
| CZ3076T |
一进二出 |
4-20mA |
输出回路供电 |
| CZ3077 |
一进一出 |
可编程，回路供电 |
| CZ3078 |
二进二出 |
| CZ3173 |
一进三出 |
一路4-20mA输出
二路报警输出 |
| CZ3072 |
一进一出 |
热电偶 |
4-20mA、1-5V |
可编程，独立供电 |
| CZ3074 |
一进二出 |
| CZ3177 |
一进一出 |
4-20mA |
可编程，回路供电 |
| CZ3178 |
二进二出 |
| CZ3172 |
一进三出 |
可编程，一路4-20mA输出 二路报警 |
| CZ3277 |
一进一出 |
热电阻、热电偶 |
| CZ3278 |
二进二出 |
| CZ3081 |
一进一出 |
毫伏信号-5mV-60mV |
-5mV～+60mV |
1:1毫伏信号输入输出 |
| CZ3075 |
一进一出 |
电位器 |
4-20mA，1-5V |
0-5kΩ电位器输入 |
| CZ3271 |
一进一出 |
电阻 |
电阻信号 |
1:1电阻输入 |
| 同信信号输入 |
CZ3092 |
一进一出 |
RS232 |
RS232 |
5V、6V、8V、9V、12V配电 |
| |
CZ3095 |
一进一出 |
|
RS485全双工 |
|
| |
CZ3093 |
一进一出 |
RS485半双工 |
RS485半双工 |
|
| |
CZ3096 |
一进一出 |
|
RS232 |
|
| |
CZ3094 |
一进一出 |
RS485全双工 |
RS485全双工 |
9V配电 |
| 振动传感器输入 |
CZ3057 |
一进一出 |
振动传感器
负电压发生器 |
-20V～-0.5V |
1：1电压输入输出 |
| |
CZ3058 |
一进一出 |
振动传感器 |
-10V～+10V |
|
| 频率转换 |
CZ3055 |
一进二出 |
开关，接近开关 |
4-20mA报警继电器 |
报警设定输出 |
| |
CZ3355 |
一进三出 |
频率脉冲电平，晶体管 |
|
|
|
|
| 注：因产品技术升级，部分产品升级型号做以下改变： |
| CZ3033、CZ3061、CZ3063升级为CZ3031 |
| CZ3034、CZ3062、CZ3064升级为CZ3032 |
|
