| 1、LRS60F高温液位变送器概述 |
 详细资料下载 |
|
| 本款LRS60F的高温液位变送器，采用合理成熟技术生产的高精度小型化智能 |
 |
| 式特征化液位传感器，变送器选用合理高精密集成放大电路，具有精度高、可靠 |
| 性好响应速度快等特性。变送器主体部分与传感器部分隔离，通过安装在容器或 |
| 管道上的远传装置来感测介质液位，感测到的液位信号通过内充硅油的毛细管传 |
| 输至变送器主体。多种优质高温硅油可选，纯真空灌充硅油技术，保证了变送器 |
| 在高温环境下依然能够稳定工作、精准测量。 |
|
| 2、LRS60F高温液位变送器的主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
使用领域 |
| ◆ 超宽的温度适应范围：-45℃～375℃ |
◆ 高温锅炉、石油、化工、冶金、煤矿开采、电力、建材、机械 |
| ◆ 多种高温优质硅油可选，纯真空灌充硅油，以满足更高的温度需求 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 感测介质液位转换成相应的4-20mA、0-5V、0-10V等电信号输出 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等
|
| ◆ 双法兰远传设计，适用于密闭带压容器的液位测量 |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑
|
| ◆ 超高测量精度，±0.2%FS，可选±0.1%FS |
◆ 污水处理、环保净化、水利检测、自来水厂等 |
|
|
| 3、LRS60F高温液位变送器安装示例 |
|
 |
 |

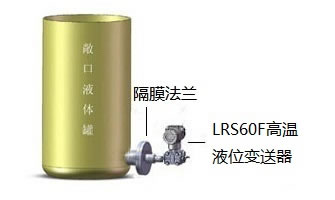

| 单法兰高温液位变送器在敞口容器上的安装 |

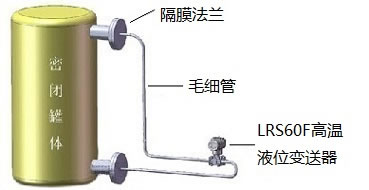

双法兰远传高温液位变送器在密闭容器上的安装 |
|
|
| 4、LRS60F高温液位变送器技术参数 |
|
| 技术名称 |
技术指标
|
|
防爆等级 |
本安型ExiaⅡCT6 限防爆型产品
|
测量原理
|
金属电容式
|
|
隔爆型Exd ⅡBT4 限防爆型产品
|
供电电压
|
12～36VDC（一般24VDC）
|
被测介质
|
液体、浆体
|
输出信号
|
4～20mA 两线制
|
正负迁移
|
正迁移量可达500 %，负迁移量可达600 %
|
| |
0～10mA 四线制
|
产品调节
|
零位、量程外部连续可调节
|
| |
4～20mA + HART 协议
|
测量速率
|
0.1S ～ 16S连续可调
|
负载电阻
|
0～750Ω (一般250Ω)
|
电源影响
|
小于输出范围的±0.005 %/V
|
| 精度等级 |
智能精度±0.1 %
|
负载影响
|
电源稳定时，无负载影响
|
| |
模拟型精度±0.2 %
|
振动影响
|
在任何方向上振动200Hz，误差≦0.05 %/g |
防护等级
|
IP67
|
安装位置影响
|
当工作膜片未垂直安装时，可能产生不
大于0.24kPa的零位误差 |
| 介质温度 |
-40～185℃ （普通型）
|
|
| |
15～375℃（高温型）
|
安装方式
|
法兰安装、卡箍快装、螺纹安装等各种定制规格
|
环境温度
|
-40 ～ 85℃（变送器本体）
|
指示器 |
线性指示0～100%
|
| 储藏温度 |
-40 ～ 100 ℃ |
|
3-1/2位LCD液晶显示 |
|
|
| 5、LRS60F高温液位变送器技术选型 |
| |
| LRS60F |
普通型远传高温液位变送器 |
| LRS61F |
智能型远传高温液位变送器 |
| |
代码 |
应用场合 |
| 2D |
应用于密闭带压容器 |
| 1G |
应用于敞口常压容器 |
| |
代码 |
|
| 3 |
|
| 4 |
|
| 5 |
|
| 6 |
|
| 7 |
|
| 8 |
|
| 9 |
|
| |
代码 |
输出信号 |
| A |
4-20 mA DC |
| B |
4-20 mA DC + HART 信号 |
| |
代码 |
|
| 16 |
|
| 36 |
|
| |
代码 |
远传个数 |
| S1 |
一个远传装置（限敞口常压容器） |
| S2 |
两个远传装置 |
| |
代码 |
单边毛细管长度（m） |
| A |
1.5 |
| B |
3.0 |
| C |
4.5 |
| D |
6 |
| E |
7.5 |
| F |
10 |
| G |
12 |
| H |
15 |
| |
代码 |
选用件 |
| M1 |
0～100% 线性指示表 |
| M3 |
3 1/2 LCD 数字线性显示表 |
| B1 |
管装弯支架 |
| B2 |
板装弯支架 |
| B3 |
管装平支架 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
| LRS60F |
2D |
3 |
A |
16 |
S1 |
B |
M1 |
选型举例 |
|
|
|
| 远传装置选型 |
| 3066 |
远传装置 |
| |
代码 |
组件结构 |
| ECW |
平面式毛细导压管远传法兰装置 |
| KCW |
卡箍式毛细导压管远传快装装置 |
| TCW |
插入式毛细导压管远传法兰装置 |
| |
代码 |
安装规格 |
| 11 |
DN25 |
| 12 |
1” |
| 21 |
DN32 |
| 22 |
1-1/2” |
| 31 |
DN50 |
| 32 |
2” |
| 41 |
DN80 |
| 42 |
3” |
| 51 |
DN100 |
| 52 |
4” |
| 61 |
DN150 |
| 62 |
6” |
| |
代码 |
远传法兰膜片材质(接触液体的膜片材质) |
| A |
316L |
| B |
哈氏合金 B |
| C |
哈氏合金 C |
| D |
钽膜片 |
| E |
钛膜片 |
| F |
PTFE |
| |
代码 |
壳体材料 |
| 11 |
316SST |
| |
代码 |
耐温等级 |
| A |
150℃ |
| B |
185℃ |
| C |
315℃ |
| D |
375℃ |
| |
代码 |
填充液 |
| 4 |
硅油 M5 |
| 5 |
硅油 M50 |
| 6 |
高温油 |
| 7 |
卤烃油，用于测量氧气 O2 |
| 8 |
食用油，符合 卫生要求 |
| 9 |
甘油 / 水 |
| |
|
| 3066 |
ECW |
11 |
A |
11 |
A |
4 |
选型举例 |
|
