| 1、LRS80FFLD防腐液位变送器概述 |
 详细资料下载 |
|
| 本款LRS80FFLD的防腐蚀液位变送器是采用合理隔离式液位传感器，由我厂开 |
 |
| 发研制的一种耐盐酸、硫酸、氨水、硝酸、NaOH 等强酸强碱腐蚀的新型液位变 |
| 送器。采用激光修正、温度补偿、模拟信号智能处理等合理技术和工艺，具有精 |
| 度高、可靠性好、响应速度快、性能稳定等特性。该产品结构简单，安装、使用 |
| 方便，是新一代的化工防腐液位检测、控制仪表，抗干扰能力强，适合于远距离 |
| 的信号传输，深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶 |
| 金、制药、电力、轻工等领域，实现对有腐蚀性的液体液位的测量和控制。 |
|
| 2、LRS80FFLD防腐液位变送器主要功能特点及其适用领域 |
| |
| 主要功能特点 |
|
适用领域 |
| ◆ 可实现对液体液位的实时监测和控制 |
◆ 食品、饮料、乳业、酿酒、制药、自来水厂等 |
| ◆ 传感面接液部分全部采用防腐材质 |
◆ 水处理工程、环保净化、水产养殖、农业灌溉、畜牧业等 |
| ◆ 精度高、可靠性好、响应速度快、性能稳定 |
◆ 石油、化工、煤矿、冶金、电力、机械、建材 |
| ◆ 将检测到的液位值转换成4-20mA、0-10V等电信号输出 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 高测量精度：±0.2%FS，可选±0.1%FS |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
| |
|
| 3、LRS80FFLD防腐液位变送器安装示例 |
|
 |
 |

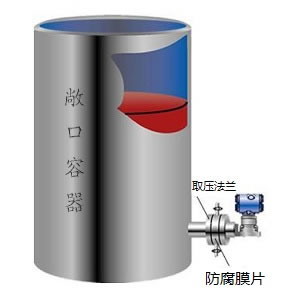

| 防腐液位变送器在敞口容器上的安装 |

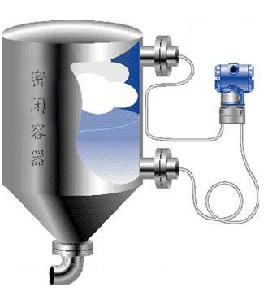

防腐液位变送器在密闭容器上的安装 |
|
|
| 4、LRS80FFLD防腐液位变送器技术参数 |
|
| 供电电压 |
12～36VDC（一般24VDC） |
|
测量范围 |
0～0.5米 至 0～100米 |
| 输出信号 |
4～20mA 两线制 或（1～5V 三线制）可选HART协议 |
过压极限
|
32 MPa |
负载电阻
|
0～750Ω（一般采用250Ω，见负载特性图）
|
外磁场强度
|
≤400A/m
|
精度
|
±0.2%FS，可选±0.1%FS
|
电气接口
|
G 1/2”、M20×1.5等
|
工作温度
|
-25～150℃
|
启动时间
|
2秒，不需预热。
|
防护等级
|
IP67
|
指 示 表
|
现场输出指示可用电流表，可配线性指示 |
环境温度影响
|
0.15%FS/10K
|
|
0～100%；3 1/2位LCD数字显示表，字高13mm输 |
| 防爆等级 |
本安型iaⅡCT6 限防爆型产品
|
|
出按百分数显示。
|
| |
隔爆型dⅡBT4 限防爆型产品
|
负载影响 |
电源稳定时，无负载影响。 |
| 被测介质 |
腐蚀性液体、浆体 |
|
|
|
|
| 5、LRS80FFLD防腐液位变送器技术选型 |
| |
|
| LRS80FFLD |
防腐型液位变送器（ 适合常压敞口容器） |
| LRS80FFLS |
防腐型液位变送器（ 适合密闭带压或真空容器） |
| |
代码 |
|
| 9M＿ |
| 横线填量程 |
米 |
需 6 米量程 代码应为 9M6 |
0.1～ 100 米 |
|
| |
代码 |
信号类型 |
| A |
输出信号4～20mA |
| S |
输出信号4～20mA+Hart数字通讯协议 |
| |
代码 |
过程接液防腐蚀材质 |
| 50 |
316L不锈钢 |
| 60 |
钛 ¹ |
| 70 |
哈氏合金B ² |
| 80 |
哈氏合金C ³ |
| 90 |
| |
钽 |
 |
|
| 95 |
PTFE 聚四氟乙烯 |
| |
代码 |
过程连接（特殊规格可定做） |
| B |
DN50法兰 |
| BZ |
2”法兰 |
| C |
DN80法兰 |
| CZ |
3”法兰 |
| E |
DN100法兰 |
| EZ |
4”法兰 |
| |
|
| LRS80FFLD |
9M6 |
A |
90 |
B |
选型举例 |
|
