| 1、LRS75FDGD防堵防粘型压力变送器概述 |
 详细资料下载 |
|
| 本款LRS75 FDGD的系列防堵防粘型压力变送器是采用不锈钢法兰连接的结构 |
 |
| 法兰平膜片设计，保证了传感器大面积接触介质，不容易被介质粘附和堵塞。弹 |
| 性体采用优质材质、膜片隔离工艺、测试头无引压孔，测量过程中不存在粘稠介 |
| 质堵塞情况。一体化结构设计，方便快速的拆装结构满足了清洗需求，可选带冲 |
| 洗环结构的变送器，从而实现在线冲洗（无需拆下变送器）。可广泛应用于冶金 |
| 采矿、化工、石油、环保、水泥建材、电力、轻工等领域。 |
|
| 2、LRS75FDGD防堵防粘型压力变送器主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适用领域 |
| ◆ 可实现对待测压力的实时监测和控制 |
◆ 石油、化工、煤矿开采、冶金、电力、水泥建材、机械 |
| ◆ 输出标准4-20mA直流信号，有HART可选，远程设定与监控更方便 |
◆ 污水处理、环保净化、水利检测、自来水厂等 |
| ◆ 高清液晶显示可选，现场可实时观测压力值 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 超大传感接触面，插入筒式可选，测量过程不存在粘稠介质堵塞 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等 |
| ◆ 超高的测量精度，±0.2%FS，可选±0.1%FS |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
|
|

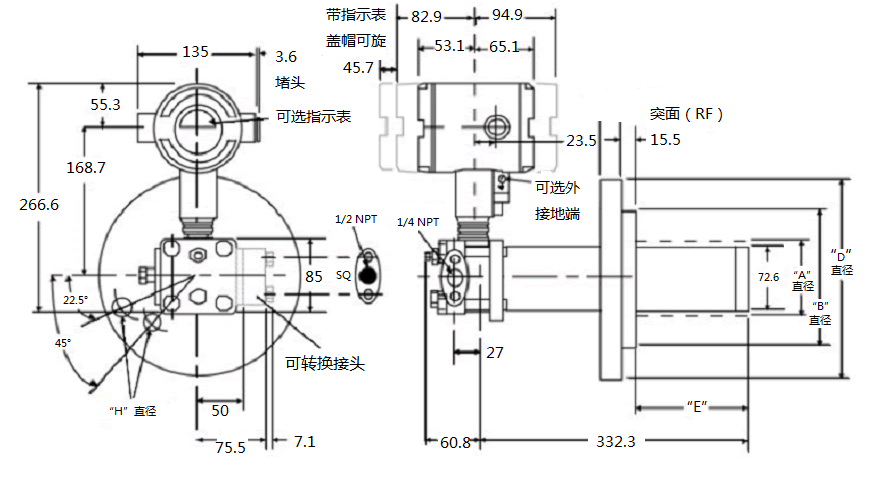

| 3、插入筒式防堵防粘型压力变送器尺寸图 |
|
 |
| 尺寸图 单位（mm） |
|
|
| 4、LRS75FDGD防堵防粘型压力变送器技术参数 |
|
供电电压
|
12～36VDC（一般24VDC）
|
|
测量范围
|
0～0.5kPa 到 0～32000kPa
|
输出信号
|
4～20mA 两线制 或（1～5V 三线制）可选HART协议
|
过压极限
|
32 MPa
|
负载电阻
|
0～750Ω（一般采用250Ω，见负载特性图）
|
外磁场强度
|
≤400A/m
|
精度
|
±0.2%FS，可选±0.1%FS
|
电气接口
|
G 1/2”、M20×1.5等
|
工作温度
|
-25～150℃ |
启动时间
|
2秒，不需预热。
|
防护等级
|
IP67
|
指 示 表
|
现场输出指示可用电流表，可配线性 |
环境温度影响
|
0.15%FS/10K
|
|
指示0～100%；3 1/2位LCD数字显示表，字
|
| 防爆等级 |
本安型ExiaⅡCT6 限防爆型产品
|
|
高13mm输出按百分数显示。 |
| |
隔爆型ExdⅡ BT4 限防爆型产品
|
负载影响 |
电源稳定时，无负载影响。 |
| 被测介质 |
液体、浆体、气体、蒸汽 |
|
|
|
|
| 5、LRS75FDGD防堵防粘型压力变送器技术选型 |
| |
| LRS75FDGD |
防堵防粘型压力变送器（ 适合常压敞口容器） |
| LRS76FDGS |
防堵防粘型差压变送器 可定做 375℃ 高温防堵型压力变送器 |
| |
代码 |
|
| 9K＿ |
| 横线填量程 |
kPa |
需 6 kPa量程 代码应为 9K6 |
0.5～ 32000 kPa |
|
| 9M＿ |
| 横线填量程 |
MPa |
需 6 MPa量程 代码应为 9M6 |
0.5～ 32000 kPa |
|
| |
代码 |
信号类型 |
| A |
输出信号4～20mA |
| S |
输出信号4～20mA+Hart数字通讯协议 |
| |
代码 |
过程接液防腐蚀材质 |
| 50 |
316L不锈钢 |
| 60 |
钛 -1 |
| 70 |
哈氏合金B -2 |
| 80 |
哈氏合金C -3 |
| 90 |
钽 -4 |
| 95 |
PTFE 聚四氟乙烯 |
| |
代码 |
过程连接（特殊规格可定做） |
| B |
DN50法兰 |
| BZ |
2”法兰 |
| C |
DN80法兰 |
| CZ |
3”法兰 |
| E |
DN100法兰 |
| EZ |
4”法兰 |
| |
|
| LRS75FDGD |
9K6 |
A |
90 |
B |
选型举例 |
|
