| 1、防爆超声波流量计概述 |
 详细资料下载 |
|
| 本款防爆的超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用 |
|
| 来测量介质流量的仪表。该系列超声波流量计主要由安装在测量管道上的超声换 |
| 能器（或由换能器和测量管道组成的超声流量传感器）和转换器组成，仪表流通 |
| 通道没有设置任何阻碍件，属于无阻碍流量计，适用于流量测量困难的特殊场所 |
| 特别在大口径流量测量方面有较突出的优点，并且无需断管，在线安装不影响生 |
| 产。专业的防爆设计，已经国家的仪器仪表防爆安全监督检验站认可，深受广大 |
| 用户的信赖。现已广泛用于天然气、煤气、石油、化工、钢铁等行业生产过程中 |
| 易燃易爆气体、液体、蒸汽流量的检测与控制。 |
|
| 2、防爆超声波流量计主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适用领域 |
| ◆ 可实现对液体、气体、蒸汽流量的检测与控制 |
◆ 石油、天然气、化工、煤矿开采、冶金、电力、水泥建材、机械 |
| ◆ 将流量值转换成4-20mA信号，供给PLC及二次仪表，实现测量与控制 |
◆ 污水处理、环保净化、水利检测、自来水厂等 |
| ◆ 专业防爆设计，已经国家的仪器仪表防爆安全监督检验站认证 |
◆ 钢铁、煤气、造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 可实现正反向流量测量 |
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业等 |
| ◆ 测量精度，±0.5%FS，可选±0.1%FS |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
|
|

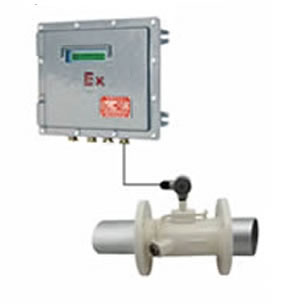

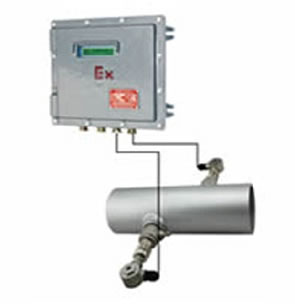

| 3、防爆超声波流量计安装示例 |
|
| 4、防爆超声波流量计术参数 |
|
| 技术名称 |
技术指标 |
|
数据记录器容量 |
>100000 条测量量 |
| 测量原理 |
波束偏移法、多普勒法 |
可记录参数
|
正反向流速 |
| 变送器工作温度 |
-40 °C 至 +60 °C |
|
正反向流量积 |
| 温度范围(管壁上) |
-40 °C 至 +200 °C (IP68 探头可选 ) |
|
实时温度 |
| 防护等级 |
变送器IP66 |
输出 |
4-20 mA |
| 防爆等级 |
本安型ExiaⅡCT6 |
|
4-20 mA+继电器 |
| |
隔爆型Exd ⅡBT4 |
|
4-20 mA+RS232 |
| 测量量 |
操作流量、标准流量、累积流量、流速 |
|
4-20 mA+RS485 |
| 流速范围 |
0.01 至 25 米 / 秒 |
通信接口
|
RS232、RS485、Modbus |
| 管径范围 |
10 毫米至 6.5 米 |
供电电源 |
100 至 240 V / 50 至 60 Hz |
| 重复性 |
0.15% 读数，视应用而定 |
|
20 至 32 V DC |
| 精度 |
±1% 读数，视应用而定 |
显示 |
LCD高清液晶显示 |
| |
±0.5 % 读数，经过标定 |
方向 |
正反向双向计量 |
|
|
| 5、防爆超声波流量计技术选型 |
| |
| LRT2056 |
外夹式防爆超声波流量计 |
| LRT2057 |
插入式防爆超声波流量计 |
| LRT2058 |
管段式防爆超声波流量计 |
| |
代码 |
控制器安装方式 |
| A |
壁挂型 |
| B |
卡转型 |
| C |
本地显示 |
| D |
模块型 |
| |
代码 |
信号类型 |
| 1 |
4-20mA |
| 2 |
4-20mA+继电器 |
| 3 |
4-20mA+RS485 |
| 4 |
4-20mA+RS232 |
| 5 |
4-20mA+RS232+RS485 |
| |
代码 |
传感器类型 |
| L1 |
|
| L2 |
|
| L3 |
|
| GL1 |
|
| GL2 |
|
| GL3 |
|
| C1 |
|
| C2 |
|
| C3 |
|
| A1 |
|
| |
代码 |
电缆长度 |
| S |
直接填入长度（单位：米） |
| |
代码 |
供电电源 |
| A |
110-240V AC (常用) |
| D |
24V DC |
| |
代码 |
管径大小 |
| ＿ |
直接填入口径 |
| |
|
| LRT2056 |
A |
1 |
L1 |
S10 |
A |
100 |
选型举例 |
|
