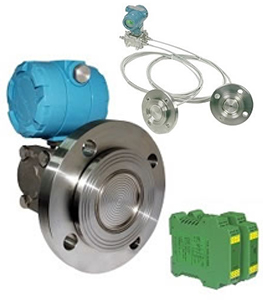

| 1、LRT61FFL防爆液位变送器概述 |
 详细资料下载 |
|
| 本款LRT61FFL的防爆液位变送器采用合理的成熟的隔离式传感器芯片，开 |
|
| 发研制的全新型防爆液位变送器。变送器电路转换部分采用本安设计，变送器已 |
| 经得到国家的仪器仪表防爆安全监督检验站检验认证，防爆标志分别为dⅡBT4和 |
| iaⅡCT6。该系列变送器有多种规格接液材质可选：316L不锈钢、哈氏合金B、哈 |
| 氏合金C、钽膜片、PTFE（聚四氟乙烯）等， 全面满足各种苛刻工况下防腐防爆 |
| 测量需求。采用激光修正、温度补偿、模拟信号智能处理等合理技术和工艺，具 |
| 有精度高、可靠性好、响应速度快、性能稳定等特性。该产品的结构简单，安装 |
| 使用、维修方便，是新一代的液位检测、控制仪表，抗干扰能力强，适合于远距 |
| 离信号传输，深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶 |
| 金、制药、电力、轻工等领域，实现对过程储罐的液体液位的测量和控制。 |
|
| 2、LRT61FFL防爆液位变送器主要功能特点及其适用领域 |
|
| 主要功能特点 |
|
适用领域 |
| ◆ 变送器电路转换部分采用本安设计，符合防爆认证要求 |
◆ 石油、化工、煤矿开采、冶金、电力、建材、机械 |
| ◆ 输出标准4-20mA直流信号，有HART可选，远程设定与监控更方便 |
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域 |
| ◆ 高清液晶显示可选，现场可调节 |
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑 |
| ◆ 防爆等级：本安型ExiaⅡCT6，隔爆型ExdⅡ BT4 |
◆ 食品、乳业、酿酒、制药、饮料等生产加工 |
| ◆ 超高的测量精度，±0.2%FS，可选±0.1%FS |
◆ 污水处理、环保净化、水利检测、自来水厂 |
|
|
| 3、LRT61FFL防爆液位变送器技术参数 |
|
供电电压
|
12～36VDC（一般24VDC）
|
|
测量范围
|
0～0.5米 到 0～100米
|
输出信号
|
4～20mA 两线制 或（1～5V 三线制）可选HART协议
|
过压极限
|
32 MPa
|
负载电阻
|
0～750Ω（一般采用250Ω，见负载特性图）
|
外磁场强度
|
≤400A/m
|
精度
|
±0.2%FS，可选±0.1%FS
|
电气接口
|
G 1/2”、M20×1.5等
|
工作温度
|
-25～150℃· |
启动时间
|
2秒，不需预热。
|
防护等级
|
IP67
|
指 示 表
|
现场输出指示可用电流表，可配线性 |
环境温度影响
|
0.15%FS/10K
|
|
指示0～100%；3 1/2位LCD数字显示表，字
|
| 防爆等级 |
本安型ExiaⅡCT6
|
|
高13mm输出按百分数显示。 |
| |
隔爆型ExdⅡ BT4
|
负载影响 |
电源稳定时，无负载影响。 |
| 被测介质 |
易燃易爆的液体、浆体 |
|
|
|
|
| 4、LRT61FFL防爆液位变送器技术选型 |
| |
| LRT61FFL |
防爆型液位变送器（适合常压敞口容器） |
| LRT61FFLN |
防爆型液位变送器（适合密闭带压或真空容器）可订做375℃高温型防爆液位变送器 |
| |
代码 |
|
| 9K＿ |
| 横线上填量程 |
米 |
需6米量程 代码应为9K6 |
0.1～100米 |
|
| |
代码 |
信号类型 |
| A |
输出信号4～20mA |
| S |
输出信号4～20mA+Hart数字通讯协议 |
| |
代码 |
过程接液防腐蚀材质 |
| 50 |
316L不锈钢 |
| 60 |
钛 |
| 70 |
哈氏合金B |
| 80 |
哈氏合金C |
| 90 |
钽 |
| 95 |
PTFE 聚四氟乙烯 |
| |
代码 |
过程连接（特殊规格可定做） |
| B |
DN50法兰 |
| BZ |
2”法兰 |
| C |
DN80法兰 |
| CZ |
3”法兰 |
| E |
DN100法兰 |
| EZ |
4”法兰 |
| |
代码 |
防爆类型 |
| 5 |
隔爆型 dⅡBT4 |
| 6 |
本安型 iaⅡCT6 |
| |
| LRT61FFL |
9K8 |
A |
90 |
C |
5 |
选型举例 |
|
