  4033负压变送器 负压变送器 4033负压传感器 More


    1、4033负压变送器概述 详细资料下载
    本系列LRS4033FP负压变送器是采用合理隔离式传感器芯片,由我厂开发研 4033负压变送器 4033负压传感器 负压变送器
制的一种新型负压变送器。采用扩散硅、激光修正、温度补偿、模拟信号、数字
电路处理等合理技术和工艺,具有精度高、可靠性好、响应速度快、性能稳定等
特性。该产品结构简单,安装、使用、维修方便,是新一代的负压检测、控制仪
表,抗干扰能力强,适合于远距离的信号传输,深受广大设计人员和用户的欢迎
目前已广泛用于石油、化工、冶金、制药、电力、轻工等领域,实现对液体、气
体、蒸汽负压/绝压/真空/压力的测量和控制。

    2、4033负压变送器的主要功能特点及其适用领域
主要功能特点
具有精度高、可靠性好、响应速度快、性能稳定等特性
将负压值转换成对应的标准直流4-20mA、0-10V等信号输出,HART可选
可实现对液体、气体、蒸汽的负压、绝压、真空、压力的测量
高清液晶显示可选,现场可实时观测负压值
高精度测量,±0.2%FS可选±0.1%FS
适用领域
天然气、石油、石化、煤矿开采、煤气传输
化工、冶金、陶瓷、电力、纺织、造纸、化纤、橡胶等工业部门
食品、酿酒、制药、自来水厂、水产养殖、农业灌溉、畜牧业等
环保、污水处理、水利检测、机械、建材
铁路交通、造船、科学实验、军工、航空航天、智能建筑

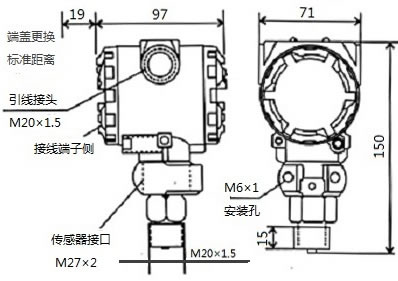

尺寸图  单位(mm)

    3、4033负压变送器技术参数

技术名称 技术指标  工作温度 -25 ~ +80℃
测量原理 扩散多晶硅  防爆等级 本安型ExiaⅡCT6 限防爆型产品
供电电压 12~36VDC(一般24VDC)   隔爆型Exd ⅡBT4 限防爆型产品
输出信号 4~20mA 两线制  被测介质 液体、浆体、蒸汽、气体
  0~5V 三线制  测量范围 -100kPa~6000kPa(以大气压为标准)
  0~10V 三线制   0 kPa~6000kPa(以真空为标准)
  1~5V 三线制  主体接液材质 316L 不锈钢
  1~10V 三线制  过压极限 标定量程的2倍
负载电阻 0~750Ω (一般采用250Ω)  外磁场强度 ≤400A/m
精度等级 ±0.2%FS,可选±0.1%FS  环境温度影响 0.15 % FS/10K
防护等级 IP67  安装方式 M20×1.5、M12×1、G1/2、G1/4、NPT1/2各种定做规格

    4、4033负压变送器技术选型

4033FP  负压变送器(比大气压压力小,以大气压为参考点) 又名负压 压力变送器
4033AP  真空压力变送器(以真空为参考点) 又名绝压变送器 真空压力变送器
  代码
 测量量程 代码举例 可选范围
5K_
 横线上填量程 单位KPa 需测-8000Pa  则填5K8 -100~0 kPa
9K_
 横线上填量程 单位KPa 需测65KPa  则填9K65 0~6000kPa
  代码  信号类型
A  输出信号 4~20 mA
B  输出信号 1~5   V
C  输出信号 0~5   V
D  输出信号 0~10  V
F  带 Modbus RTU通讯协议(Modbus serial RS485)
  代码  过程连接方式外螺纹(法兰连接可特殊订货)
80  M20×1.5
90  G 1/2
99  定制各螺纹接口:NPT1/2  M12×1  G1/4 等
  代码  显示表头选项
B  标准型(不带显示表头)
E  带 LED 表头(高亮LED显示)
  代码  产品等级
1  普通型
2  高温型(120℃) 限 M20×1.5连接螺纹
3  高温型(185℃) 限 M20×1.5连接螺纹
4  隔爆型
5  本安型

4033FP 5K8 A 80 B 1 选型举例



详细资料下载



如有任何疑问请直接拨打技术咨询电话 021-57743635
